Ouyue Electric a lansat o carcasă de distribuție metalică cu două straturi separate: cu zone separate de curent puternic și slab și știfturi preinstalate, scurtează timpul de asamblare pentru seturi complete

I. Filmări reale de producție în masă: dulapurile standardizate sunt aliniate și ies de pe linia de producție, prezentând capacitatea de livrare a lotului în mod intuitiv

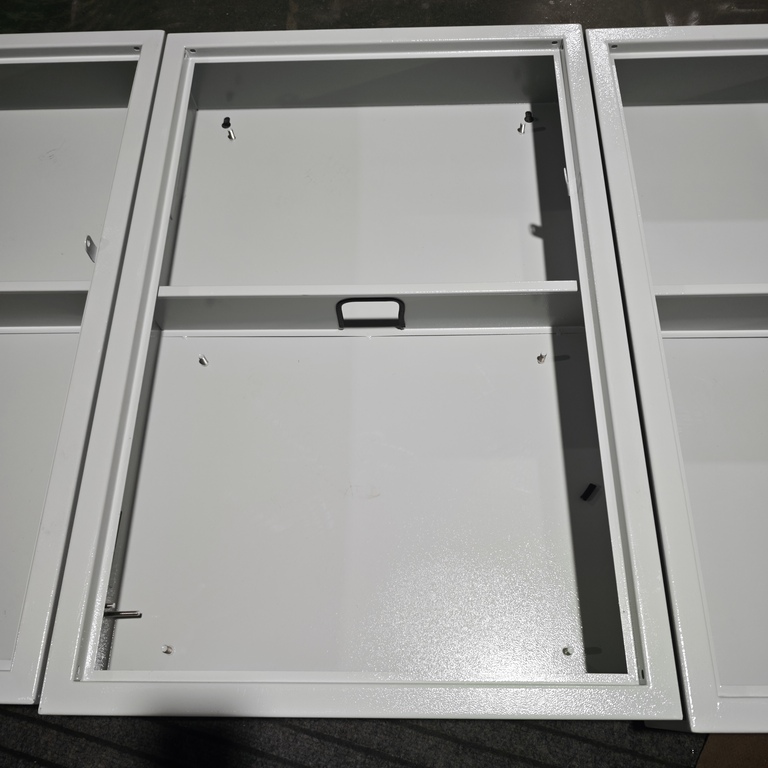

Prima fotografie reală a surprins scena unui șir de carcase de distribuție metalice separate în două straturi, amplasate una lângă alta în zona de asamblare a atelierului. Corpul dulapului nu a instalat încă panoul ușii, dar detaliile procesului de tablă al corpului cutiei în sine sunt complet expuse - marginile și colțurile cadrului sunt regulate, liniile marginilor de îndoire sunt îngrijite, iar sudurile sunt netede, fără bavuri.

Corpul principal al dulapului este realizat din tablă de oțel laminată la rece de înaltă calitate, care este formată prin tăiere cu laser și îndoire CNC într-o singură bucată. Cadrul cutiei este îngroșat și întărit, cu capacități puternice de încărcare și rezistență la impact. Suprafața a fost supusă fosfatării pentru îndepărtarea ruginii și tratamentului de acoperire cu pulbere epoxidică electrostatică la temperatură înaltă. Stratul este alb fildeș mat, cu o suprafață uniformă și netedă a vopselei.

 Dispune de prevenirea ruginii, rezistență la coroziune, rezistență la zgârieturi și nu este predispus la îngălbenire, făcându-l potrivit pentru utilizare pe termen lung în medii interioare uscate. Aspectul alb vopsit cu pulbere este simplu și modern și este foarte coordonat cu mediul de decorare interioară a fabricilor, a clădirilor săli de distribuție, laboratoare etc.

Legătura procesului	Metoda de prelucrare	Funcţie
Material de bază	Placă de oțel laminată la rece de înaltă calitate, formată prin îndoire CNC dintr-o singură bucată	Rezistență ridicată, nu este predispus la deformare, iar cadrul este îngroșat și întărit
Sudare	Sudură prin puncte de precizie, cu cordonul de sudură măcinat neted	Fundația de etanșare este bună, fără bavuri sau margini ascuțite
Pretratament	Fosfatarea pentru îndepărtarea ruginii	Îmbunătățește aderența vopselelor cu pulbere și asigură un strat de bază rezistent la rugină
Acoperire	Acoperire cu pulbere epoxidică electrostatică la temperatură înaltă, alb fildeș mat	Anti-rugină, anticoroziune, rezistent la zgârieturi și nu predispus la îngălbenire

II. Explicație detaliată a structurii interioare: Despărțitor despărțitor integrat + știfturi preinstalate, simplificând ansamblul setului complet de la nivelul tablei

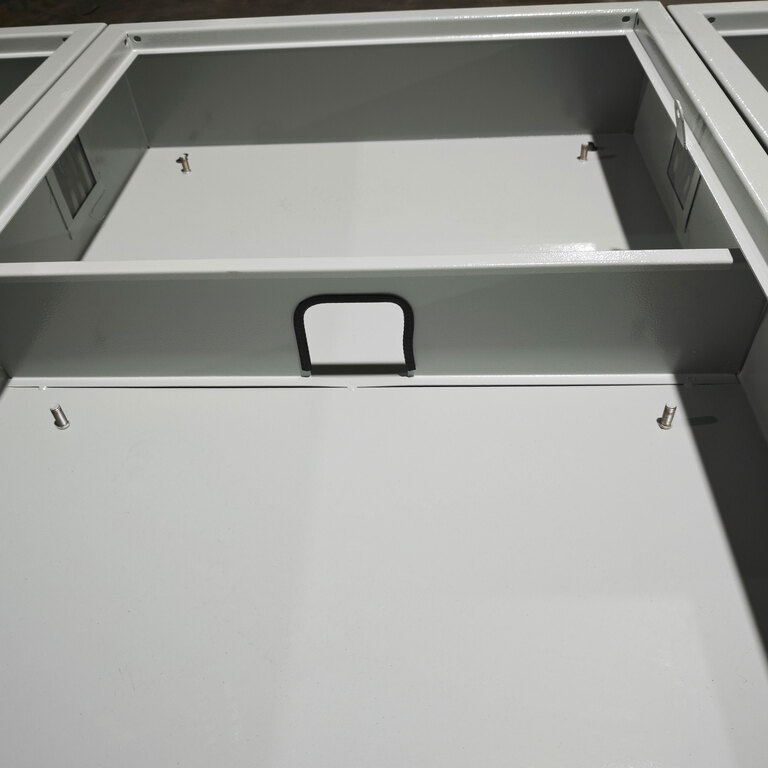

A doua fotografie reală deschide structura internă a dulapului, prezentând în mod clar designul de bază al acestui produs - partiția cu două straturi și sistemul de știfturi preinstalat.

Placă despărțitoare metalică integrată: electricitatea puternică și slabă sunt separate, iar cablajul este îngrijit

O placă de despărțire metalică integrată este instalată orizontal în interiorul cutiei, împărțind cavitatea interioară în două compartimente independente de instalare în partea de sus și de jos. Partiția este sudată și fixată pe cadrul cutiei, având rezistență ridicată, rezistență la îndoire și capacitatea de a susține componente electrice mai grele. Valoarea de bază a acestei structuri constă în realizarea separării electricității puternice și slabe sau a aranjamentului ierarhic a componentelor:

Compartiment superior:Poate fi folosit pentru a instala componente de control și semnal, cum ar fi instrumente, lumini indicatoare, module PLC, blocuri terminale etc.

Compartiment inferior:Este folosit pentru a aranja componentele de alimentare ale circuitului principal, cum ar fi întreruptoare, contactoare, relee termice și bare colectoare de cupru.

Compartimentele superioare și inferioare sunt izolate fizic pentru a preveni interferențele electromagnetice generate de curentul mare din circuitul principal să afecteze acuratețea semnalului circuitului de control. În același timp, interferența încrucișată a liniilor este redusă semnificativ, iar liniile de distincție sunt clare dintr-o privire în timpul întreținerii.

Trecerea cablului: compartimentele superioare și inferioare sunt interconectate și nu este utilizată nicio înfășurare laterală

Un pasaj lung de sârmă în formă de bandă este deschis în mijlocul despărțitorului. Firele dintre compartimentele superior și inferior pot fi conectate direct prin acest pasaj fără a fi nevoie să ocolească partea laterală a cutiei pentru cablare. Acest design detaliat face ca calea cablajului să fie cea mai scurtă și mai regulată. Jurnalele de cabluri pot fi aliniate direct cu trecerile de cablu pentru pozare, sporind simultan eficiența asamblarii și aspectul estetic.

Știfturi fixe din oțel inoxidabil preinstalate la cele patru colțuri: eliminând necesitatea de găurire și filetare la fața locului

Șuruburile fixe din oțel inoxidabil sunt pre-sudate la cele patru colțuri ale secțiunilor superioare și inferioare ale dulapului, o caracteristică cheie de design care reduce semnificativ timpul total de asamblare. În instalațiile tradiționale ale dulapurilor, montarea componentelor electrice necesită măsurare, poziționare, găurire și filetare la fața locului - procese care nu numai că consumă timp, ci și riscul ca găurile nealiniate care duc la instalații nesigure. Cu știfturile preinstalate, acest proces este avansat la etapa de fabricare a tablei. La primirea dulapului, asamblatorii pot asigura direct instrumentele, șinele întrerupătoarelor, plăcile de montaj, blocurile terminale și alte componente folosind șuruburi pe știfturile pre-găurite, eliminând necesitatea oricărei prelucrari la fața locului.

Luând ca exemplu o cutie de distribuție cu 10 circuite, designul șuruburilor preinstalate poate economisi aproximativ 30 până la 40 de minute de timp de asamblare. În comenzile de inginerie la scară largă, economiile acumulate în costurile de muncă și timp sunt substanțiale.

III. Corpul ușii și montaj: Set complet, potrivit pentru diverse scenarii de aplicare

Partea stângă a cutiei este rezervată pentru instalarea balamalelor ușii și este asortată cu o ușă albă a cutiei de aceeași specificație. În imagine se vede că panourile ușilor din același lot sunt așezate lateral, în așteptarea asamblarii. Corpul ușii poate fi echipat cu încuietori și ferestre de observare în funcție de cerințele clientului. După închidere, poate obține protecție împotriva prafului și poate preveni greșelile neprofesioniștilor.

Metoda de instalare adoptă tipul expus montat pe perete. Spatele cutiei este rezervat cu gauri de agatare, care pot fi fixate direct pe perete fara suporturi suplimentare. Pentru scenariile care necesită instalarea la sol, poate fi echipat opțional și un suport de bază.

IV. Scenarii tipice de aplicare

Structura standardizată din tablă a carcasei cu dublu strat separat al cutiei de distribuție din metal și sistemul flexibil de știfturi preinstalate îl fac potrivit pentru o varietate de scenarii de distribuție și control a energiei în interior.

Distribuția energiei în clădire: Cutiile de distribuție de podea, cutiile de control al iluminatului, întrerupătoarele principale și întrerupătoarele de ramură sunt dispuse în compartimentul superior și respectiv inferior.

Control industrial:Dulap de control PLC, cutie de control electric pentru potrivirea echipamentelor. Controlerele și terminalele sunt instalate în compartimentul superior, iar componentele de antrenare sunt aranjate în compartimentul inferior.

Laborator si atelier curat:Aspectul acoperit cu pulbere albă este în armonie cu mediul interior, îndeplinind cerințele de rezistență la praf și estetică ale scenariilor curate.

Achiziții de inginerie în loturi:Structura standardizată susține producția la scară largă și livrarea rapidă, potrivită pentru potrivirea centralizată a proiectelor de construcții la scară largă.

V. De la tablă la seturi complete: simplificați procesul de asamblare cu carcase standardizate

Ouyue Electric se angajează să ofere clienților soluții de carcase electrice mai eficiente și standardizate lanivelul de fabricație a tablei. Carcasele metalice cu două compartimente au compartimentare integrată, știfturi de montare preinstalate și un cadru standardizat, oferind constructorilor de panouri și antreprenorilor de inginerie produse de incintă care combină rezistența structurală cu ușurința de asamblare.

Odată ce desenele produsului sunt confirmate, durează doar 7 zile pentru a finaliza produsul finit.Indiferent dacă aveți nevoie de specificații standard sau de modele personalizate bazate pe desenele dvs.,vă rugăm să ne trimiteți cerințele dumneavoastră tehnice,și vom oferi prompt sugestii de soluții și eșantion de programare a producției.
