Fotografii reale de producție în masă ale cutiei de distribuție rezistente la ploaie de la Ouyue Electric: un afișaj cu proces complet de la carcasa din tablă până la ansamblul complet al mașinii

I. Carcasă din tablă: placă de oțel laminată la rece cu acoperire din plastic, care asigură atât disiparea căldurii, cât și protecție împotriva ploaielor

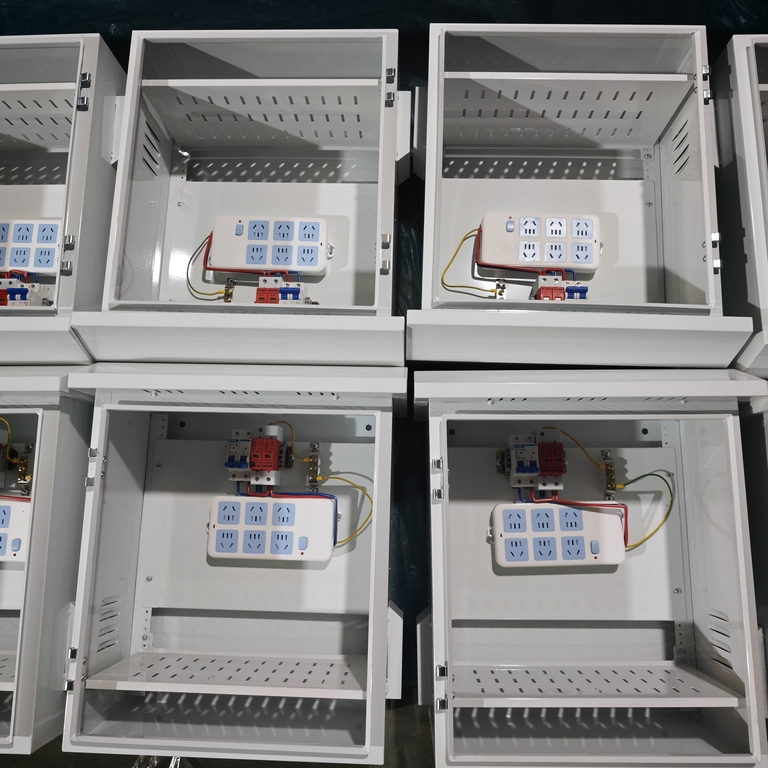

În prima fotografie reală, zeci de cutii albe sunt amplasate una lângă alta în zona de asamblare a atelierului. Ușile cutiei nu au fost încă instalate, iar detaliile de măiestrie ale cochiliilor sunt clar vizibile. Corpul cutiei este realizat din tablă de oțel laminată la rece prin tăiere cu laser și îndoire CNC într-o singură bucată. Suprafața este tratată cu fosfatare pentru îndepărtarea ruginii și acoperire cu pulbere electrostatică. Stratul alb mat este uniform și fin, anti-rugină, anticoroziune și rezistent la zgârieturi, potrivit pentru utilizare pe termen lung în exterior.

Corpul cutiei este proiectat cu jaluzele de disipare a căldurii în trei poziții cheie: există zone de deschidere a jaluzelelor atât pe lateral, cât și pe partea superioară. Jaluzelele adoptă o structură de ștanțare înclinată în jos, care nu numai că asigură canalul de convecție a aerului neobstrucționat, ci și împiedică curgerea directă a apei de ploaie prin deschideri. Căldura generată de echipamentul din interiorul cutiei în timpul funcționării este realizată prin calea naturală de convecție a aerului de admisie din partea inferioară și evacuare din partea superioară și laterală, controlând creșterea temperaturii interne și prelungind durata de viață a componentelor.

Ușa cutiei este conectată la corpul cutiei printr-o balama din oțel inoxidabil, care se deschide și se închide fără probleme și nu este predispusă la rugină. Marginea corpului ușii este rezervată cu o canelură de instalare pentru benzi de cauciuc de etanșare impermeabile, care, în combinație cu benzi de etanșare din spumă EPDM cu celule închise, realizează etanșarea de protecție împotriva ploaielor și a prafului la golul ușii. Încuietoarea ușii adoptă o încuietoare cu limbă rotativă specifică pentru exterior, care poate fi gestionată prin blocare pentru a împiedica personalul neautorizat să efectueze operațiuni accidentale. Partea din spate a cutiei este rezervată cu găuri pentru agățare, care susțin instalarea pe perete.

Caracteristici structurale	Metoda de implementare	Funcţie
Substrat și acoperire	Placă de oțel laminată la rece + fosfatare + acoperire cu pulbere electrostatică	Anti-rugină și anticoroziune
Grila de disipare a căldurii	Persoanele laterale și superioare înclinate în jos sunt formate prin ștanțare	Disiparea convectivă a căldurii, reflux rezistent la ploaie
Garnitura corpului ușii	Bandă de cauciuc de etanșare EPDM + balama din oțel inoxidabil + blocaj rotativ cu limbă	Rezistent la ploaie și la praf și blocabil pentru management
Metoda de instalare	Un orificiu de montare este rezervat pe spate	Instalare expusă montată pe perete

II. Explicație detaliată a configurației interne a cutiei de distribuție

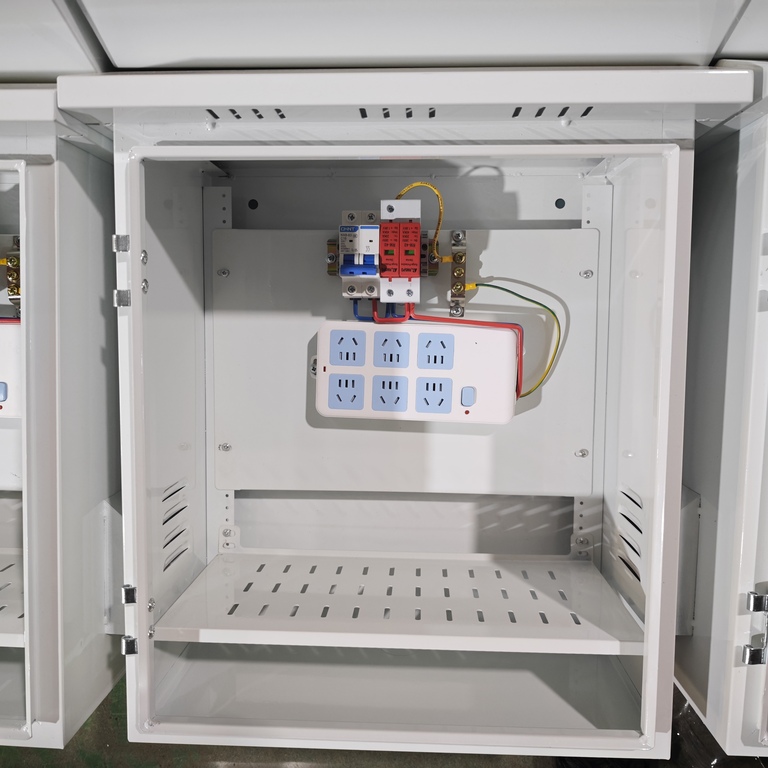

A doua fotografie reală prezintă detaliile interioare ale unei cutii de distribuție exterioare rezistente la ploaie care a finalizat asamblarea electrică. Componentele din interiorul cutiei sunt ordonate într-un lanț electric de sus în jos. Numărul mare de găuri de instalare rezervate pe placa din spate permite ca fiecare componentă să fie fixată direct cu șuruburi, făcând dezasamblarea, asamblarea și cablarea convenabile și eficiente.

III. Scenarii de aplicare a cutiilor de distribuție rezistente la ploaie în aer liber

Thecutie de distribuție exterioară impermeabilă la ploaieintegrează distribuția de energie, protecția împotriva trăsnetului și alimentarea echipamentelor și este utilizat pe scară largă în următoarele scenarii:

Monitorizarea securității în aer liber:Asigurați alimentare integrată și protecție pentru camere, lumini suplimentare și echipamente de rețea pe stâlpii de monitorizare.

Transport inteligent:Alimentare pentru dulapuri de control al semnalizatoarelor rutiere la intersecții și cutii electronice de echipamente de poliție.

Stații de bază de comunicații:Alimentare și protecție împotriva trăsnetelor pentru echipamentele exterioare ale microstațiilor de bază și stațiilor repetitoare;

Şantier inteligent:Cutie de alimentare centralizată pentru echipamente precum turnichete de intrare și ieșire pe șantier, monitorizarea prafului și supravegherea video.

IV. Procesul complet de fabricație al unei cutii de distribuție impermeabile pentru exterior, de la tablă până la ansamblul electric

Două fotografii reale înregistrează două noduri cheie în procesul de fabricație a cutiilor de distribuție rezistente la ploaie în aer liber - producția de masă pe scară largă a carcasei din tablă și ansamblul electric al întregii mașini. Întregul proces este finalizat în fabrica proprie a Ouyue Electric, de la tăierea, îndoirea și sudarea materialelor din tablă până la vopsirea cu pulbere și vopsirea, apoi până la instalarea componentelor și testarea în fabrică. Timpul de livrare este controlabil, iar calitatea este urmăribilă.

Este nevoie de doar 7 zile pentru a produce produsul finit după ce desenele produsului sunt confirmate. Indiferent dacă aveți nevoie de configurație standard sau de o soluție electrică personalizată, bazată pe cerințele proiectului, vă așteptăm să vă trimiteți cerințele tehnice. Vă vom oferi sugestii de soluții și o programare de mostre cât mai curând posibil.
