Cutie de distribuție din oțel inoxidabil cu hotă de ploaie și ventilație anti-insecte

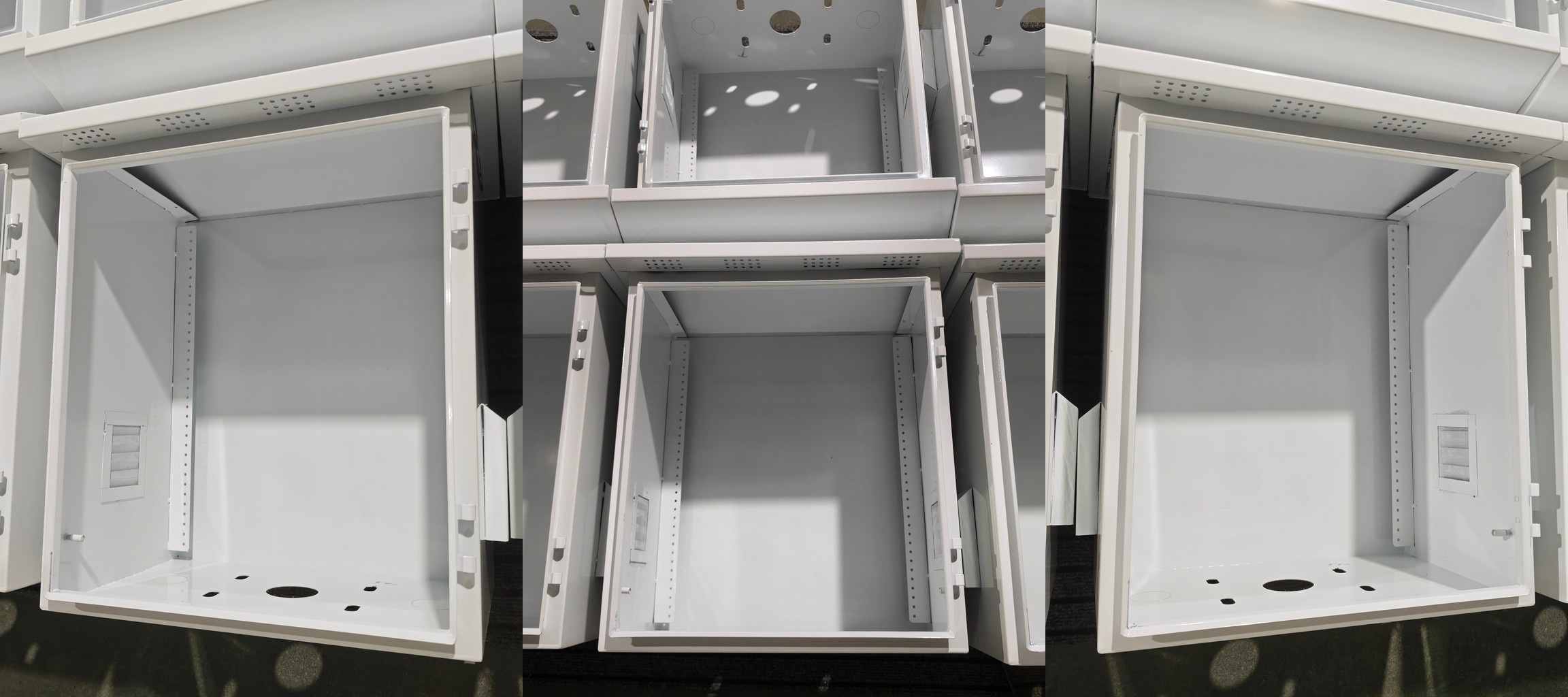

Ouyue Electric a lansat o nouă cutie de distribuție de exterior din oțel inoxidabil pentru piețele umede și cu precipitații mari, cu presiune mare de insecte. Carcasa poartă o hotă de ploaie peste panoul superior, deschideri de ventilație pe panourile laterale din stânga și din dreapta cu o plasă de insecte montată în spatele fiecărei deschideri, un suport de montare în interiorul dulapului pentru componentele furnizate de cumpărător și găuri de intrare pentru cabluri pe panoul inferior.

Trei probleme se strâng pe dulapurile electrice exterioare din regiunile tropicale și de coastă. Ploaia musonica trece prin cusăturile ușilor, insectele intră prin orificiile de aerisire și se cuibăresc în interior, iar componentele de alimentare continuă să genereze căldură fără cale de scăpare.

Un dulap complet etanș ține ploaia afară și captează căldura înăuntru. Un dulap cu orificii deschise eliberează căldură și lasă insectele și ploaia înăuntru. Noua cutie de distribuție exterioară din oțel inoxidabil, rezistentă la ploaie, separă cele trei sarcini: hota de ploaie și orificiile inferioare de intrare a cablurilor gestionează apa, plasa de insecte se ocupă de insecte și orificiile de ventilație din stânga și din dreapta creează o cale convectivă pentru căldură.

De ce piețele umede au nevoie de o cutie de distribuție ventilată din oțel inoxidabil

În Asia de Sud-Est și Asia de Sud, umiditatea ridicată durează tot anul, sezonul musonilor este lung, iar activitatea insectelor acoperă majoritatea lunilor din calendar. Stațiile de bază pentru telecomunicații, centralele solare și cutiile de distribuție exterioare se află în poziții neadăpostite, în timp ce sursele de alimentare cu comutare, modulele de comunicație și sarcinile invertoare din interior continuă să genereze căldură.

O cutie de distribuție din oțel inoxidabil îndeplinește două sarcini în regiunile umede: rezistența structurală la coroziune și gestionarea termică a aerului din interiorul dulapului. Umiditatea și pulverizarea cu sare impun durabilitate a acoperirii oțelului simplu laminat la rece, deoarece o singură breșă de acoperire permite coroziunii să se răspândească în interior din punctul de rupere.

Oțelul inoxidabil de gradele 304 și 316 plasează rezistența la coroziune în material mai degrabă decât în ​​acoperire, ceea ce reduce dependența de integritatea acoperirii. Proiectele solare și de stocare a energiei montate în aer liber specifică din ce în ce mai mult oțel inoxidabil pentru corpul dulapului.

În interiorul designului: ce fac cele cinci componente

Capota de ploaie se extinde dincolo de panourile frontale și de ambele laterale, alungând ploaia verticală departe de cusătura ușii și orificiile de ventilație. Orificiile de ventilație din stânga și din dreapta formează o cale convectivă cu admisie la nivel scăzut și evacuare la nivel înalt.

Paravanul se află în spatele fiecărei deschideri de aerisire, dimensionat astfel încât să blocheze insectele obișnuite zburătoare, în timp ce permite aerului să treacă. Suportul intern fixează întrerupătoarele, controlerele sau modulele de comunicație furnizate de cumpărător. Orificiile inferioare de intrare a cablurilor permit cablurilor să intre și să iasă de jos, ceea ce evită canalul de captare a apei creat de intrarea laterală.

Pentru instalațiile cu praf, Ouyue Electric recomandă adăugarea unui filtru de praf detașabil în afara fiecărei deschideri de aerisire și stabilirea unui program de curățare. Structura de ventilație acordă prioritate eliminării căldurii și nu se potrivește pozițiilor cu spălare frecventă la presiune înaltă, iar pagina produsului precizează în mod explicit mediile potrivite și nepotrivite.

Alegerea materialului: oțel laminat la rece, 304 și 316

Materialul determină cât durează un dulap exterior. Tabelul de mai jos compară trei specificații comune privind rezistența la coroziune, mediu adecvat și cost.

Testul de selecție este expunerea la sare. Proiectele interioare și pozițiile în aer liber adăpostite funcționează bine cu oțel inoxidabil 304, în timp ce site-urile de coastă, zonele cu pulverizare ridicată de sare, fabricile chimice și proiectele de desalinizare necesită oțel inoxidabil 316.

Diferența de preț între cele două clase este mare, așa că o alegere greșită a materialului pe o cutie de distribuție din oțel inoxidabil creează fie costuri în exces, fie coroziune timpurie. Scrierea condițiilor site-ului în anchetă elimină presupunerile.

Unde se potrivește carcasa

Noua cutie de distribuție din oțel inoxidabil rezistentă la ploaie pentru exterior este construită mai întâi în jurul eliminării căldurii, cu protecție împotriva ploii și insectelor având o greutate egală. Patru aplicații se potrivesc designului.

Distribuția combinatoarelor solare și de stocare a energiei ocupă primul loc dintre cele patru. Cutiile de combinare solară și echipamentele de conversie pentru stocarea energiei se montează în aer liber, dispozitivele de alimentare din interior funcționează continuu, iar îndepărtarea căldurii contează mai mult decât etanșarea completă.

Pe piețele umede, insectele care intră într-un dulap pot pune terminale și pot provoca scurtcircuite, ceea ce face ca plasa de insecte să fie cea mai valoroasă în aplicațiile de combinare solară. Ouyue Electric poate confirma numărul de ventilații și plasarea în funcție de sarcina proiectului.

Citirea gradului de protecție

Ouyue Electric furnizează cutia de distribuție din oțel inoxidabil, rezistentă la ploaie, în patru grade de protecție: IP54, IP55, IP56 și IP65. Noul design ventilat folosește orificii de aerisire din stânga și din dreapta cu plase împotriva insectelor, iar ratingul standard de transport pentru modelul ventilat este IP54 sau IP55.

Proiectele care necesită IP56 sau IP65 pot indica mediul de instalare și metoda de răcire în timpul solicitării, iar echipa tehnică Ouyue Electric va confirma o structură adecvată.

Cumpărătorii pot citi codul IP conform IEC 60529: prima cifră acoperă praful, iar a doua cifră acoperă apa. Protecția reală a unui dulap ventilat vine din dimensiunile hotei de ploaie, geometria ventilației, plasa de plasă pentru insecte și garnitura împreună, astfel încât structura contează mai mult decât eticheta.

În timpul acceptării proiectului, verificați dacă plasa de insecte poate fi îndepărtată pentru curățare, dacă spațiul ușii este uniform și dacă garnitura este spumă complet.

Personalizare și livrare

Ouyue Electric operează o fabrică de 2.000 de metri pătrați în Liushi, Zhejiang, cu două linii de asamblare, peste 10 ani de experiență în fabricarea carcasei metalice și certificare CE. Noua cutie de distribuție din oțel inoxidabil rezistentă la ploaie pentru exterior acceptă personalizarea bazată pe desen.

Lungimea, lățimea, înălțimea și grosimea foii se ajustează, în timp ce pozițiile decupărilor, semnele serigrafiate, dimensiunile hotei de ploaie și numărul de ventilații urmează specificațiile proiectului.

Cantitatea minimă de comandă este de 10 bucăți, ceea ce se potrivește atât stocului de distribuitor, cât și încercărilor de proiecte mici. Materialul corpului poate fi selectat între oțel laminat la rece, oțel inoxidabil 304 și oțel inoxidabil 316, cu filtrul de praf detașabil oferit ca opțiune.

Întrebări frecvente

Va intra ploaia prin orificiile de aerisire ale noii cutii de distribuție din oțel inoxidabil?

Ploaia nu intră direct. Hota de ploaie orientează ploaia verticală departe de suprafața dulapului, iar orificiile de aerisire se află pe panourile laterale din stânga și din dreapta, în spatele unei plase de insecte și a unui deflector de apă. Pentru site-urile cu ploaie puternică sau vânturi laterale puternice, trimiteți orientarea de montare către Ouyue Electric în timpul confirmării proiectului.

Plasa de insecte reduce răcirea?

Penalizarea fluxului de aer depinde de deschiderea ochiului și de zona deschisă. Ouyue Electric selectează ochiuri de dimensiuni pentru a bloca insectele zburătoare obișnuite, menținând în același timp fluxul de aer de răcire adecvat. În regiunile cu praf, adăugați un filtru de praf detașabil în afara fiecărei deschideri de aerisire și curățați la intervale fixe.

Ce componente poate transporta suportul intern?

Suportul fixează întrerupătoarele, controlerele, modulele de comunicație sau sursele de alimentare furnizate de cumpărător. Ouyue Electric furnizează doar dulapul și suportul, iar componentele interne rămân în domeniul de aplicare al cumpărătorului. Orificiile de montare și pozițiile șinei DIN pot fi rezervate desenului.

Care este cantitatea minimă de comandă?

Cantitatea minima de comanda este de 10 bucati. Lungimea, lățimea, înălțimea, grosimea foii, materialul, decupările, capota de ploaie și numărul de ventilație sunt toate personalizabile, iar filtrul de praf este livrat ca opțiune.

Este disponibil oțel inoxidabil 316 pentru carcasă?

Da. Locurile de coastă, zonele cu pulverizare ridicată de sare și fabricile chimice se potrivesc cu oțelul inoxidabil 316, în timp ce locurile din interior și pozițiile generale în exterior funcționează bine cu oțelul inoxidabil 304. Ambele clase sunt asociate cu aceeași structură ventilată împotriva insectelor.

Cum se confirmă gradul de protecție?

Ouyue Electric oferă patru grade de protecție: IP54, IP55, IP56 și IP65. Modelul ventilat este livrat la IP54 sau IP55 ca standard. Indicați mediul de instalare și cerințele de răcire în timpul interogării, iar echipa tehnică va recomanda un grad.

Se poate monta un ventilator pe cutia de distribuție din oțel inoxidabil?

Yes. Numărul de ventilație și plasarea respectă cerințele proiectului, iar proiectele de răcire activă pot rezerva o poziție de montare a ventilatorului plus un traseu al cablului de alimentare. Dispunerea finală a decupării este confirmată în raport cu desenul.

Cum se solicită o cotație

Contractorii solari și de stocare a energiei, integratorii de stații de bază de telecomunicații și firmele de inginerie de tratare a apei și desalinizare sunt bineveniți să contacteze Ouyue Electric pentru prețuri și mostre ale noii cutii de distribuție din oțel inoxidabil rezistente la ploaie pentru exterior.

După ce sosește un desen sau o listă de mărimi, echipa tehnică confirmă materialul, decupările, hota de ploaie și aspectul ventilației. Trimiteți cerințe prin formularul de solicitare sau răsfoițiPagina categorie cutie de distribuție din oțel inoxidabil .
