Noul cabinet de distribuție a energiei XL-21 al Ouyue Electric a fost lansat, iar primul lot este destinat Coreei de Sud

I. Structura superioară și inferioară împărțită

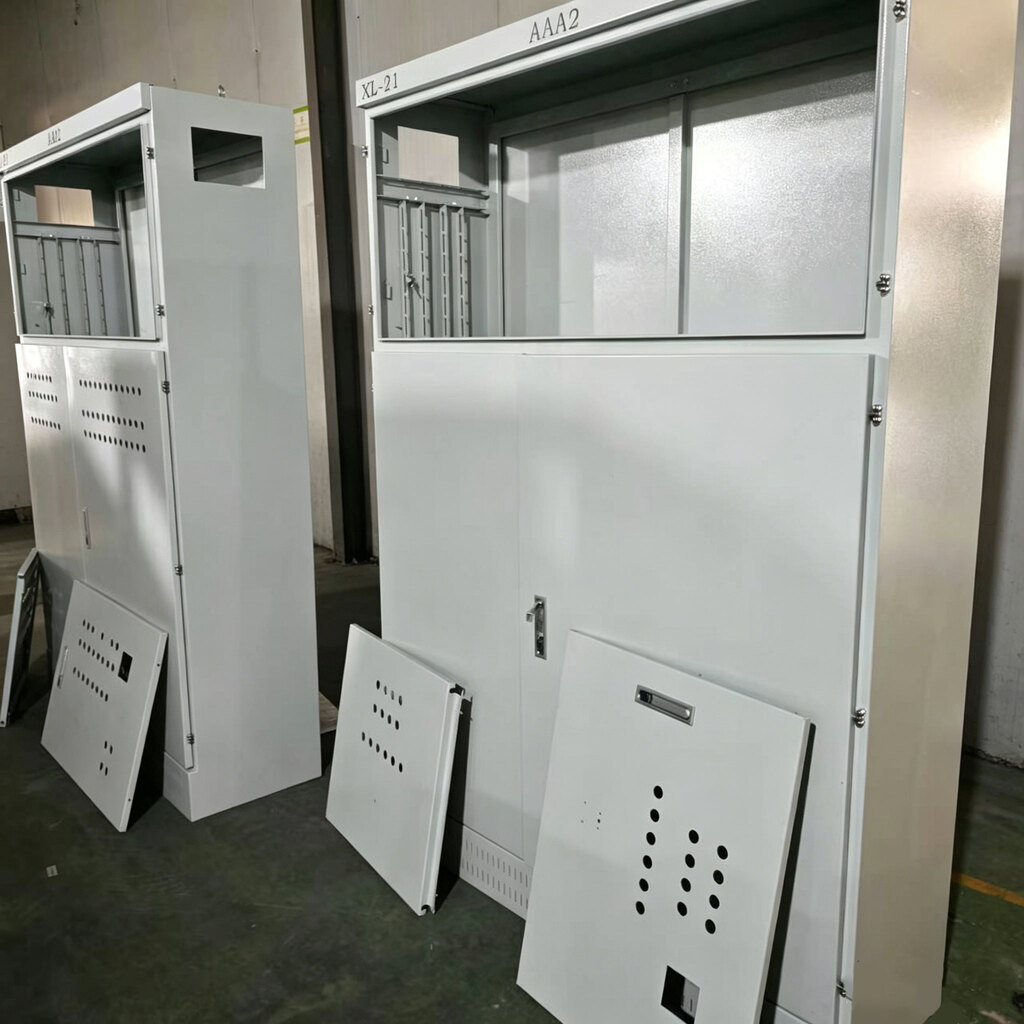

Prima fotografie reală arată aspectul general al dulapului de distribuție a energiei XL-21. Dulapul adoptă un design al structurii superioare și inferioare împărțite, împărțind clar zonele funcționale în două spații independente, superior și inferior.

Partea superioară: zona ferestrei de observare a instrumentului

O poziție transparentă de instalare a ferestrei este rezervată în partea de sus a dulapului pentru aranjarea ampermetrelor, voltmetrelor, luminilor indicatoare, comutatoarelor și a altor componente de măsurare și afișare. Personalul de operare și întreținere nu trebuie să deschidă ușa dulapului. Aceștia pot citi parametrii electrici și pot determina starea de funcționare în timp real prin fereastră, ceea ce îmbunătățește foarte mult eficiența în inspecția zilnică și detectarea defecțiunilor. Partea superioară a dulapului este rezervată pentru pozițiile de identificare, care pot fi lipite cu numere de circuit, plăcuțe de identificare a echipamentelor sau etichete de avertizare de siguranță în funcție de cerințele clientului.

Partea inferioară: Compartimentul de operare a comutatorului principal

Compartimentul de operare a comutatorului principal din partea de jos a dulapului este echipat cu o încuietoare independentă a ușii. Suprafața ușii dulapului este echipată cu mai multe seturi de găuri rotunde de disipare a căldurii, care formează canale de aer prin convecție față și spate cu placa din spate de disipare a căldurii de aceeași specificație pe partea din spate a dulapului. Asigurând în același timp ventilația și disiparea căldurii, diametrul găurilor rotunde este controlat la punctul de echilibru între prevenirea prafului și disiparea căldurii, reducând intrarea prafului. Ușa depozitului este echipată cu o încuietoare mecanică dedicată pentru a preveni operarea greșită a ei de către personalul neautorizat și pentru a îndeplini cerințele de management al siguranței electrice ale șantierelor industriale.

II. Sistem de instalare reglabil intern: Un set de dulap este compatibil cu mai multe scheme de distribuție a energiei

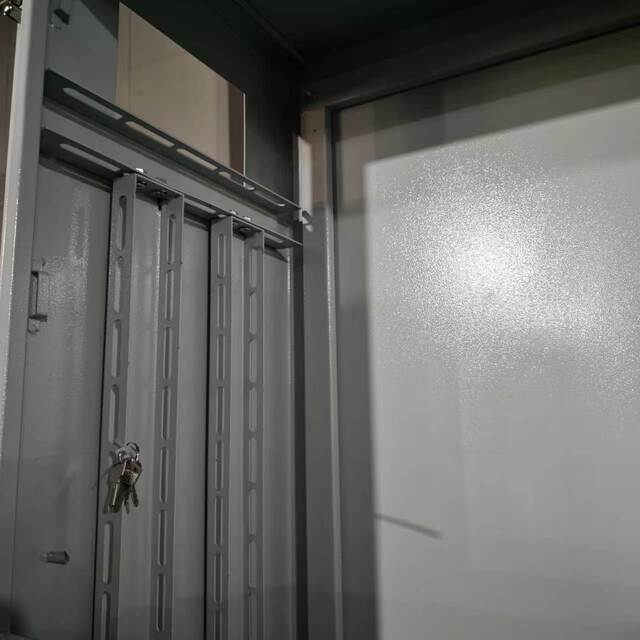

A doua fotografie reală se concentrează pe detaliile structurale interne ale dulapului de distribuție a energiei XL-21, prezentând cea mai importantă caracteristică de design a acestui produs - sistemul de instalare complet reglabil.

Preinstalați mai multe seturi de coloane de instalare reglabile

Interiorul dulapului este preinstalat cu mai multe coloane longitudinale de instalare, fiecare cu orificii lungi. Șinele de ghidare și plăcile de instalare pot fi reglate liber în înălțime în sus și în jos de-a lungul coloanelor. Aceasta înseamnă că același dulap poate fi adaptat în mod flexibil la diferite specificații ale întrerupătoarelor cu carcasă turnată, contactoarelor AC, releelor ​​termice și barelor colectoare din cupru, conform planului actual de distribuție a energiei. Fie că este vorba despre un întrerupător principal de 200A sau 630A, fie că este vorba de o configurație cu mai multe bucle sau cu câteva bucle, pozițiile de instalare pot fi aranjate după cum este necesar, fără a fi nevoie să înlocuiți dulapul.

Compartimentele depozitului sunt independente, iar electricitatea puternică și cea slabă sunt separate

Zona instrumentului și compartimentul comutatorului principal sunt separate prin pereți despărțitori metalici pentru a realiza cablaje separate pentru electricitate puternică și slabă. Acest design are două semnificații semnificative: în primul rând, interferența electromagnetică generată de curentul mare din circuitul principal este izolată în compartimentul inferior și nu va afecta precizia de măsurare a instrumentelor și a liniilor de semnal din compartimentul superior. În al doilea rând, atunci când inspectați întrerupătorul principal, păstrați circuitul superior al instrumentului izolat pentru a reduce riscul atingerii accidentale. Placa despărțitor rezervă găuri de dirijare a firelor, iar la punctele de trecere a cablurilor sunt prevăzute deschideri de protecție din cauciuc pentru a preveni tăierea stratului de izolație.

III. Placă de oțel laminată la rece + acoperire cu pulbere electrostatică: Oferă protecție pe termen lung pentru distribuția de energie în interior

Dulapul de distribuție a energiei XL-21 este construit din oțel laminat la rece de înaltă calitate, format prin tăiere cu laser integrată și îndoire CNC, cu colțuri asamblate folosind conexiuni cu șuruburi. În comparație cu structurile complet sudate, ansamblul cu șuruburi asigură integritatea structurală, oferind în același timp o mai mare comoditate pentru dezasamblarea, întreținerea și înlocuirea sau modernizarea componentelor interne.

Suprafața dulapului este tratată cu un strat de pulbere electrostatică, cu un finisaj alb-gri mat. În comparație cu pulverizarea tradițională a vopselei, acoperirea cu pulbere electrostatică oferă o aderență mai puternică și o rezistență superioară la impact și coroziune. În medii industriale interioare, cum ar fi ateliere, fabrici și substații, acesta rămâne durabil pe termen lung, fără ciobire sau rugină. Acoperirea gri-alb mat oferă o estetică curată, modernă, care completează designul standardizat al sălilor de distribuție în diferite setări industriale.

Fiecare dulap este echipat standard cu un panou din spate cu orificii de ventilație, aliniate cu orificiile circulare de ventilație de pe ușă pentru a crea un canal natural de convecție a aerului. Ușa este prevăzută cu o încuietoare mecanică dedicată, iar cheile sunt gestionate central pentru a se asigura că numai electricienii autorizați pot accesa compartimentul comutatorului principal, prevenind intrarea neautorizată.

IV. Export în Coreea de Sud: compatibil cu standardele de distribuție a energiei industriale de peste mări

Acest lot de dulapuri de distribuție a energiei XL-21 a fost personalizat pentru un client coreean, cu adaptarea nivelului de tensiune, selectarea specificațiilor barelor colectoare și dimensiunile dulapului ajustate în funcție de cerințele tehnice ale clientului. Piața sud-coreeană de distribuție a energiei industriale impune două cerințe cheie asupra echipamentelor: în primul rând, izolarea standardizată a zonelor de înaltă și joasă tensiune; în al doilea rând, compatibilitatea în instalarea dulapului intern — liniile de producție din fabrică necesită frecvent ajustări ale configurațiilor circuitelor de alimentare pe baza sarcinilor de producție în schimbare, iar un sistem de montare reglabil îndeplinește exact această cerință flexibilă.

Din China până în Coreea de Sud, ruta de transport maritim este scurtă, iar vămuirea este foarte eficientă. Ouyue Electric furnizează ambalaje standard de export adaptate pentru piața coreeană: lăzi din lemn fumigate cu căptușeli de amortizare cu folie cu bule personalizate și compartimente separate pentru dulapuri și accesorii pentru a asigura siguranța produselor atât în ​​timpul transportului maritim, cât și al tranzitului interior.

V. Personalizați-vă soluția de distribuție a energiei începând de la XL-21

TheDulap de distribuție a energiei XL-21este cea mai recentă realizare a Ouyue Electric în domeniul distribuției industriale a energiei. De la sistemul de instalare reglabil până la structura depozitului divizat, de la procesul de vopsire cu pulbere a plăcilor de oțel laminate la rece până la confortul asamblarii și întreținerii șuruburilor, fiecare design este orientat spre scenariile reale de utilizare.

Este nevoie de doar 7 zile pentru a produce produsul finit după ce desenele produsului sunt confirmate. Indiferent dacă aveți nevoie de configurație standard sau personalizare aprofundată conform desenelor de proiect, vă așteptăm să vă trimiteți cerințele tehnice. Vă vom oferi sugestii de soluții și o programare de mostre.
