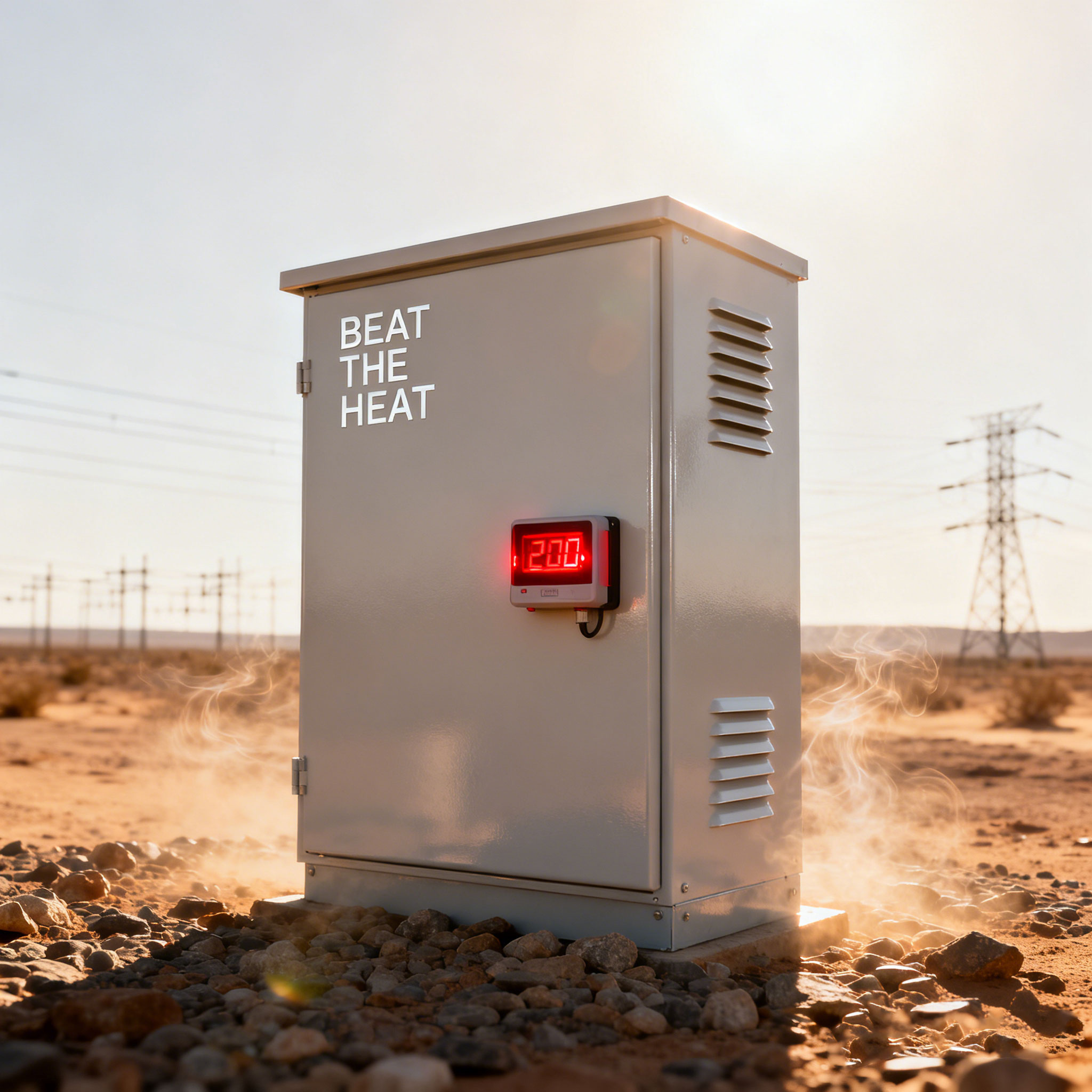

În 2026, temperatura globală extrem de ridicată a doborât recorduri. De ce proiectarea disipării căldurii a cutiilor de distribuție exterioare din oțel inoxidabil a devenit o cerință grea pentru achiziții?

I. La temperaturi ridicate, temperatura internă a cutiei de distribuție crește rapid

Cutiile de distribuție exterioare se confruntă cu o sursă dublă de căldură atunci când sunt expuse la lumina directă a soarelui: radiația solară externă conduce căldura în cutie prin suprafața acesteia, în timp ce componentele interne generează căldură în timpul funcționării. Când temperatura ambiantă atinge 45°C, temperatura suprafeței unei cutii de culoare închisă sub lumina directă a soarelui poate ajunge la 75–80°C. Combinată cu funcționarea continuă a componentelor interne generatoare de căldură, cum ar fi transformatoarele, întreruptoarele și sursele de alimentare, temperatura internă a unei carcase complet etanșe poate depăși cu ușurință 65°C.

Ce înseamnă această temperatură? Majoritatea întrerupătoarelor și contactoarelor industriale au o temperatură maximă nominală de funcționare de 55–60°C. Depășirea acestui prag nu deteriorează imediat componentele, dar accelerează îmbătrânirea izolației, crește rezistența la contact, determină deplasarea caracteristicilor de declanșare și scurtează semnificativ durata de viață a echipamentului. Mai grav, temperaturile ridicate declanșează protecția la derating în modulele de încărcare și invertoare, forțând echipamentul să reducă puterea de ieșire. Pentru operatorii stațiilor de încărcare, aceasta înseamnă viteze de încărcare mai mici și venituri mai mici; pentru sistemele de distribuție a energiei din fabrică, ar putea duce la opriri ale echipamentelor de producție din cauza alimentării instabile cu energie.

Departamentele de achiziții ale companiilor electrice răspund. Un important operator de rețea european a făcut upgrade în această vară de la o cerință recomandată la una obligatorie, stipulând că carcasele de distribuție exterioare trebuie să funcționeze la sarcină maximă timp de patru ore la o temperatură ambientală de 40°C, fără a depăși o creștere a temperaturii interne de 25K. Într-o licitație recentă pentru carcasele de distribuție a stațiilor de încărcare, un contractant EPC din Orientul Mijlociu a cerut în mod explicit furnizorilor să trimită rapoarte de testare care să demonstreze creșterea temperaturii interne în condiții ambientale de 50°C, eliminând cei care nu au furnizat o astfel de documentație. Standardele de achiziție trec de la „doar funcționale” la „capabile să funcționeze la putere maximă chiar și la temperaturi ridicate”.

II. Cum participă materialul din oțel inoxidabil în sine la disiparea căldurii?

Înainte de a discuta despre proiectarea disipării căldurii, este important să clarificăm o concepție greșită comună: este oțelul inoxidabil un conductor mai slab de căldură? De fapt, conductivitatea termică a oțelului inoxidabil 304 este de aproximativ 16 W/(m·K), care este într-adevăr mai mică decât cea a aluminiului (aproximativ 200 W/(m·K)). Cu toate acestea, diferența față de placa de oțel laminată la rece (aproximativ 50 W/(m·K)) nu este semnificativă. Pentru carcasele de distribuție în aer liber, factorii cheie care afectează creșterea temperaturii interne nu sunt în primul rând conductivitatea termică a materialului carcasei, ci mai degrabă trei variabile de proiectare mai largi: reflectivitatea radiației solare, eficiența convecției aerului în interiorul și în afara incintei și dispunerea componentelor interne generatoare de căldură împreună cu căile lor de disipare a căldurii.

Contribuția reală a carcasei din oțel inoxidabil la disiparea căldurii constă în două aspecte. În primul rând, oțelul inoxidabil este incombustibil; la temperaturi extreme, nu se înmoaie, nu se deformează sau nu emite fum precum carcasele din plastic și nici nu suferă de cretare și decojire accelerată a acoperirilor, așa cum fac carcasele pe bază de fier atunci când sunt expuse la căldură ridicată. În al doilea rând, oțelul inoxidabil permite o mai mare flexibilitate în opțiunile de acoperire - carcasele din oțel inoxidabil de culoare deschisă pot fi vopsite în alb, gri deschis sau argintiu strălucitor, profitând de reflectivitatea ridicată a suprafețelor luminoase la radiația solară, reducând astfel aportul de căldură la sursă.

Un fapt adesea trecut cu vederea este că în incintele de distribuție exterioare, radiația solară contribuie de obicei mai mult la sarcina termică decât generarea de căldură a componentelor interne. Sub lumina directă a soarelui de la amiază, o suprafață gri închis poate absorbi 500–700 W pe metru pătrat de radiație solară, în timp ce o suprafață de culoare deschisă poate reduce această absorbție cu peste 40%. Aceasta înseamnă că selectarea culorii corecte a vopselei poate da rezultate mai imediate decât instalarea ventilatoarelor.

III. Patru dimensiuni de proiectare de disipare a căldurii ale cutiilor de distribuție exterioare

Disiparea căldurii nu este responsabilitatea unei singure componente, ci mai degrabă o abordare sistematică de inginerie care integrează structura dulapului, selecția acoperirii, designul ventilației și aspectul intern. Ouyue Electric dezvoltă soluții de disipare a căldurii pentru dulapuri de distribuție exterioare din oțel inoxidabil în patru dimensiuni cheie:

Acoperire de culoare deschisă – Reducerea sarcinii termice la sursă

Suprafața dulapului are o acoperire cu pulbere electrostatică de exterior în culori deschise, cum ar fi gri-alb sau argintiu strălucitor mat. Suprafețele de culoare deschisă reflectă 70–80% din lumina vizibilă a soarelui și radiația infraroșie, comparativ cu doar 30–40% pentru acoperirile întunecate. În condiții de expunere solară echivalentă, temperatura suprafeței unui dulap din oțel inoxidabil de culoare deschisă poate fi cu 10–15°C mai mică decât cea a unui dulap din fier închis la culoare, rezultând o reducere corespunzătoare a creșterii temperaturii interne de 6–10°C. Acoperirea în sine folosește pulbere de poliester rezistentă la intemperii, asigurând că nu se decolorează sau nu se estompează în timpul utilizării pe termen lung în regiunile cu intensitate UV, menținând astfel o reflectivitate ridicată.

Căi de aer cu convecție naturală – Răcire de bază fără energie

Designul dulapului folosește un aspect de convecție pasivă cu „admisie de aer rece din partea de jos și evacuare a aerului cald din partea de sus”. Gurile de admisie sunt poziționate la bază sau sub panourile laterale, în timp ce gurile de evacuare sunt situate în partea de sus sau deasupra panourilor laterale. Folosind principiul fizic conform căruia aerul cald se ridică datorită densității sale mai mici, schimbul continuu de aer are loc fără a necesita ventilatoare. Suprafața de admisie este calculată pe baza încărcăturii interne de căldură, în timp ce orificiile de evacuare sunt prevăzute cu jaluzele de deviere a ploii înclinate în jos, care mențin o secțiune transversală suficientă a fluxului de aer, prevenind în același timp pătrunderea apei. Pentru dulapurile de monitorizare sau comunicații cu generare de căldură sub 100 W, convecția pasivă pură este de obicei suficientă pentru a menține creșterea temperaturii în limite acceptabile.

Upgrade de răcire activă – Proiectat pentru echipamente de mare putere

Atunci când în interiorul carcasei sunt instalate echipamente generatoare de căldură, cum ar fi transformatoare, module de încărcare de mare putere sau invertoare, convecția pasivă poate fi insuficientă. Ouyue Electric rezervă interfețe standardizate de montare a ventilatoarelor pe panourile superioare sau laterale, permițând clienților să selecteze și să instaleze ventilatoare axiale controlate termostatic în funcție de puterea termică reală. Ventilatoarele funcționează automat prin intermediul senzorilor de temperatură: atunci când temperatura internă depășește un prag prestabilit (de obicei 35–40°C), ventilatorul se activează pentru a forța aerul să iasă; odată ce temperaturile revin la niveluri sigure, ventilatorul se oprește, reducând la minimum admisia de praf și reducând consumul de energie al ventilatorului. Dimensiunile flanșei interfeței ventilatorului sunt standardizate, permițând upgrade-uri sau înlocuiri ușoare ulterioare.

Optimizarea aspectului intern – Poziționarea strategică a componentelor generatoare de căldură

Dimensiunea finală a designului termic se află în interiorul dulapului. Componentele cu căldură ridicată (de exemplu, transformatoare, surse de alimentare cu comutare de mare putere) trebuie plasate de-a lungul căii convective principale în apropierea orificiilor de evacuare, permițând căldurii să scape pe calea cea mai scurtă posibilă. Componentele sensibile la temperatură (de exemplu, controlere, module de comunicație) ar trebui să fie amplasate pe partea de aer rece, lângă admisie sau în compartimente separate. Un spațiu de 15-20 mm între plăcile de montare și panoul din spate creează un canal de flux de aer în spate, prevenind acumularea de căldură în spatele plăcilor de montare. Aceste principii de layout sunt aplicate sistematic în design-urile personalizate ale Ouyue Electric, adaptate exact listei de componente a fiecărui client.

IV. Temperaturile extrem de ridicate modifică standardele de achiziții de peste mări

Impactul acestei runde de căldură globală extremă se va extinde cu mult dincolo de vara însăși. Regulatorii de putere și contractorii majori EPC din mai multe țări inițiază revizuiri ale standardelor de toleranță la temperatură pentru echipamentele electrice de exterior. Trei semnale cheie merită atenție:

Asociația Națională a Producătorilor de Electricitate (NEMA) ia în considerare adăugarea unui apendice la standardul NEMA 250 care include testarea creșterii temperaturii în cabinet în condiții de temperatură ridicată; mai multe țări din Orientul Mijlociu au inclus deja „verificarea funcționării la sarcină maximă la temperaturi ambientale de până la 50°C” ca criteriu de calificare în licitațiile lor pentru proiecte de infrastructură la scară largă programate pentru a doua jumătate a anului 2026; și o companie electrică din Asia de Sud-Est a cerut, pentru prima dată, furnizorilor în cadrul licitației sale de automatizare a distribuției să furnizeze un raport de simulare privind distribuția internă a temperaturii în incinte exterioare sub lumina directă a soarelui.

Aceste semnale indică o singură tendință: în următorii trei până la cinci ani, standardele globale de achiziție pentru aparatele de distribuție pentru exterior se vor schimba de la simpla solicitare a conformității cu gradele de protecție IP la solicitarea atât de protecție IP, cât și de performanță de disipare termică la temperatură înaltă. În timpul acestei ferestre de tranziție, furnizorii care stabilesc mai întâi capabilități robuste de proiectare termică la temperatură înaltă vor câștiga un avantaj competitiv în achiziții.

V. Ouyue va intra pe piața globală de electricitate pentru exterior cu cutii de distribuție din oțel inoxidabil care pot rezista la temperaturi ridicate

Ouyue Electric s-a specializat întotdeauna în fabricarea la comandă a cutiilor de distribuție metalice și a aparatelor de comutare. De la acoperiri de culoare deschisă care reflectă radiația solară până la proiecte structurale care încorporează conducte de aer convective și de la disiparea pasivă a căldurii la configurații flexibile cu răcire activă forțată, fiecare cutie de distribuție din oțel inoxidabil exportată este supusă unor considerente de proiectare pentru performanța termică în condiții de temperatură ridicată chiar din etapa de fabricație.

Odată ce desenele produselor sunt confirmate, producția poate fi finalizată în doar șapte zile.Indiferent dacă lucrați la proiecte electrice în aer liber în Orientul Mijlociu, Europa de Sud sau Asia de Sud-Est, nu ezitați să ne trimiteți cerințele dumneavoastră tehnice sau parametrii de mediu de instalare — vă vom oferi o soluție completă personalizată, inclusiv recomandări de disipare a căldurii, împreună cu programarea mostrelor.
