Sezonul furtunilor cutie de distribuție în aer liber cum să protejeze trăsnetul? Analiza proiectării barei de cupru împământate și a protecției la supratensiune a cutiei de distribuție din oțel inoxidabil

I. fulgerele nu numai că despart acoperișul --de ce cutiile de distribuție exterioare au nevoie de protecție împotriva trăsnetului?

Când fulgerul lovește o clădire sau solul adiacent, curentul instantaneu poate atinge magnitudini cuprinse între zeci de kiloamperi la sute de kiloamperi. Acest impuls de curent mare amenință cutiile de distribuție exterioare prin două căi principale:

1. Fulger direct: fulgerul afectează direct cutia de distribuție sau cablurile conectate. Deși probabilitatea acestui scenariu este scăzută, odată ce apare, echipamentul intern al cutiei de distribuție este aproape complet distrus instantaneu.

2. Lovitură de trăsnet indusă și supratensiune în rețeaua electrică: Un scenariu mult mai comun apare atunci când fulgerul lovește o linie de alimentare îndepărtată sau un cablu de comunicație, generând o supratensiune care se propagă de-a lungul conductorului către cutia de distribuție; în mod alternativ, o lovitură de fulger la pământul adiacent induce supratensiune pe cablurile de intrare și de ieșire ale cutiei de distribuție prin impulsuri electromagnetice intense. Această supratensiune „transmisă indirect” poate atinge câteva mii de volți, ceea ce depășește cu mult tensiunea de rezistență a componentelor electronice convenționale, rupând plăcile de circuite și ardând modulele de putere instantaneu.

În scenariile de aplicare, inclusiv cutii de distribuție pentru monitorizarea securității în aer liber, cutii de distribuție pentru stații de încărcare și cutii de distribuție pentru stații de bază de comunicații, echipamentul intern are o valoare ridicată a activelor și cerințe stricte pentru alimentarea continuă cu energie. Prin urmare, protecția împotriva trăsnetului nu este o funcție auxiliară opțională, ci o cerință de proiectare obligatorie.

II.Sistemul de împământare al cutie de distribuție din oțel inoxidabil - baza de bază a protecției împotriva trăsnetului

Cutia de distribuție din oțel inoxidabil servește ca unlegătură critică în sistemele de protecție împotriva trăsnetului și împământare, cu nucleul său componente detaliate după cum urmează:

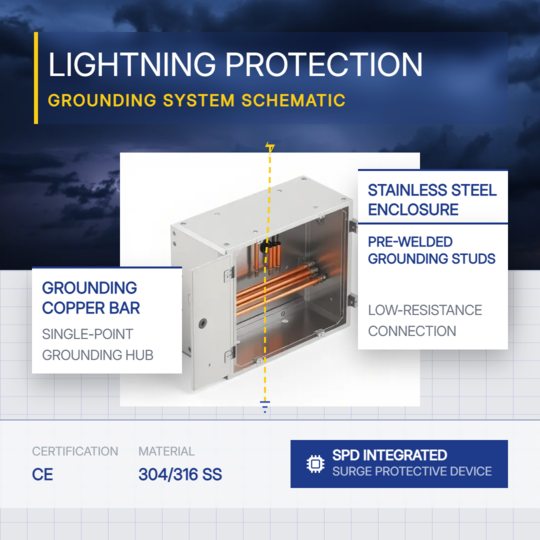

1.Grounding Copper Bar: Joncțiunea de convergență pentru toate firele de împământare de protecție

Bara de cupru de împământare montată în interiorul cutia de distribuție este nucleul sistemului complet de împământare al cutiei. The firul de împământare dedicat al paratrăsnetului, firul de împământare al carcasa cutiei și firele de protecție de împământare ale tuturor echipamentelor conectate toate converg la această joncțiune, înainte de a fi conectate la rețeaua de împământare prin cablul principal de împământare. Această bară de cupru este fabricată din alamă, care oferă o conductivitate electrică excelentă și rezistență la coroziune. Comparativ cu bare de fier galvanizat, barele de alamă nu se corodează după o utilizare pe termen lung, iar rezistența lor de contact rămâne stabilă fără a crește în timp.

Valoarea funcțională cheie a împământării bara de cupru în sistemele de protecție împotriva trăsnetului este aliniată cu Principiul „împământării într-un singur punct”: toate împământările de protecție a echipamentelor converg în aceeași locație, ceea ce previne deteriorarea secundară a echipamentelor cauzate de diferențele de potențial induse de mai multe puncte de împământare dispersate. În timpul descărcării instantanee a curentului de fulger, un nivel ridicat pe termen scurt pe bara de cupru de împământare se va forma potențial. Totuşi, dacă incinte şi împământările de semnal ale tuturor echipamentelor conectate sunt echipotențial electric legat de această bară de cupru, nu va fi generată nicio diferență de potențial periculoasă între diferite echipamente.

2. Cutie din oțel inoxidabil: un corp echipotențial inerent

Corpul cutiei din oțel inoxidabil 304 este electric conductiv ca structură integrată. Odată ce carcasa cutiei este fiabilă conectată la bara de cupru de împământare, întreaga cutie formează un echipotențial corp cu efect de cușcă Faraday. Chiar dacă câmpul electromagnetic extern se schimbă drastic, mediul electromagnetic din interiorul cutiei rămâne relativ stabil. Carcasa cutiei oferă, de asemenea, un anumit grad de ecranare și atenuare pentru impulsurile electromagnetice interne. Între timp, cel Corpul cutiei echipotențial se asigură că personalul de operare nu va face acest lucru suferă pericol de electrocutare [în cazul unei defecțiuni a izolației sistemului].

III. Inspecție înainte de furtună -Trei aspecte privind sistemul de protecție împotriva trăsnetului al distribuției exterioare cutii

Pentru cutiile de distributie exterioare puse deja în exploatare, se recomandă ca personalul de operare și întreținere finalizați următoarele inspecții înainte de sosirea furtunii perioada cu risc ridicat:

1. Inspecția vizuală a împământului conexiuni:

Verificați dacă toate bornele de pe bara de cupru de împământare sunt fixat în siguranță, indiferent dacă stratul de izolație al firului de împământare este intacte și dacă suprafața barei de cupru are oxidare severă sau rugină. Dacă se detectează orice slăbire, strângeți-l imediat; dacă orice coroziune este găsit, înlocuiți imediat componenta corespunzătoare.

2. Rezistenta la impamantare măsurare:

 Utilizați un tester specializat de rezistență la împământare pentru a măsura rezistența de împământare a electrodului principal de împământare al cutiei de distribuție. Dacă valoarea măsurată depășește 10 ohmi, verificați electrodul de împământare coroziune, fractură sau verificați dacă solul din jur este excesiv de uscat. Adăugați electrozi de împământare suplimentari sau aplicați agent reducător de rezistență ca necesare.

3.Inspecție stare SPD:

Cele mai multe SPD-urile sunt echipate cu o fereastră de indicator de stare, unde verdele indică normal funcționarea și roșul indică o defecțiune care necesită înlocuire. SPD-urile vor fi treptat se degradează după absorbția multiplelor supratensiuni. Când fereastra de stare devine roșie, aceasta indică faptul că varistorul intern s-a defectat și trebuie înlocuit în a în timp util; în caz contrar, funcția de protecție împotriva trăsnetului nu va reuși functioneaza normal.

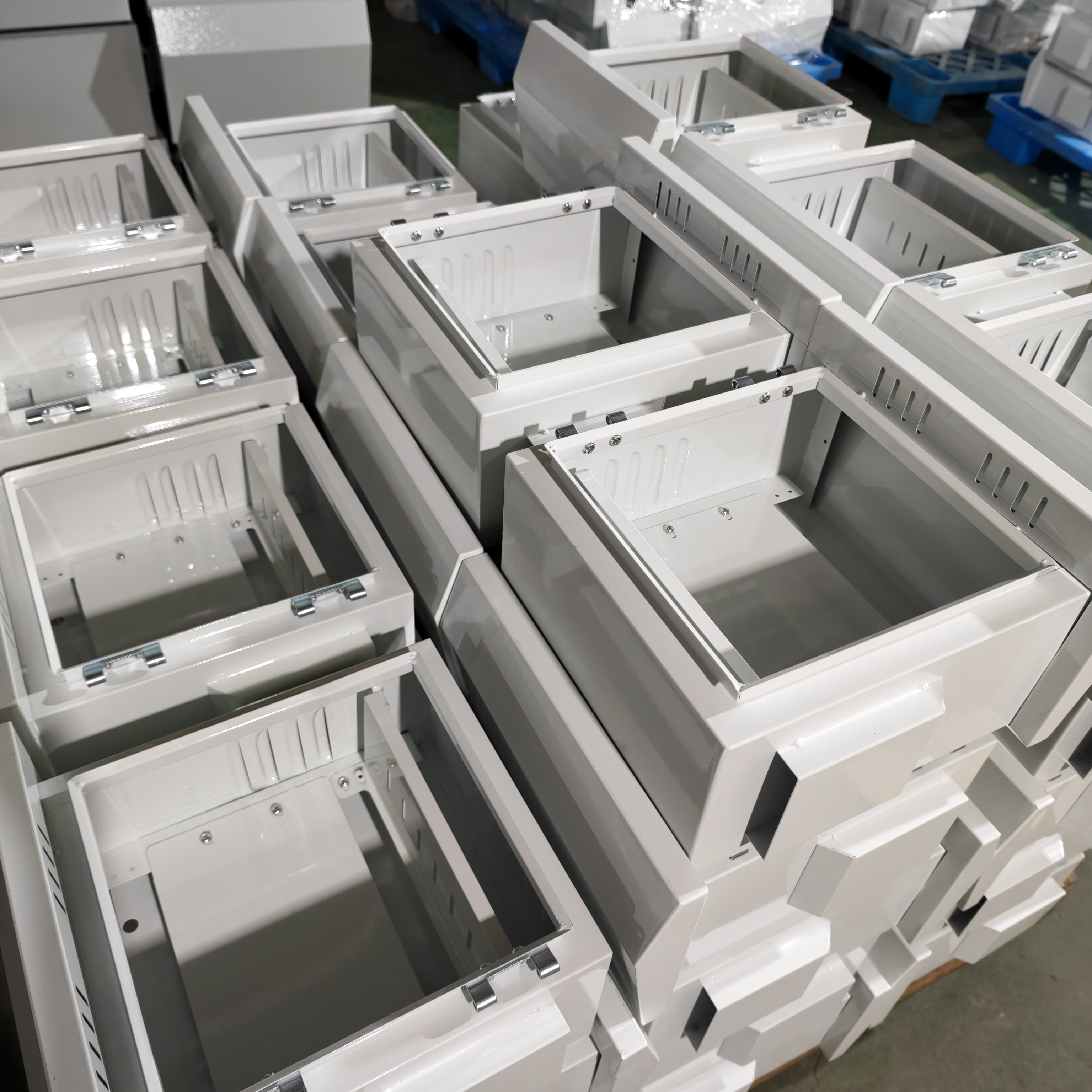

IV:OUYUE Electrical oferă personalizare rapidă a cutii de distribuție exterioare rezistente la ploaie

O soluție fiabilă de protecție împotriva trăsnetului pentru cutiile de distribuție exterioare provine de la nivel structural standardizat proiectarea carcasei, cuprinzând conexiunea echipotențială de la împământare bară de cupru la carcasa din oțel inoxidabil, precum și calea de la șuruburile de împământare preinstalate la baza de montare a SPD. Ouyue Cutiile de distribuție din oțel inoxidabil Electric sunt echipate cu un sistem structurat sistem de împământare din fabrică, oferind o bază standardizată și fiabilă platformă pentru construcție de protecție împotriva trăsnetului, funcționare zilnică și întreținere pentru utilizatorii finali.

 După confirmarea desenelor de produs, produsele finite pot fi livrate pentru distributie in termen de 7 zile calendaristice. Indiferent dacă aveți nevoie de o configurație standard sau de un fulger profund personalizat soluție de protecție, vă rugăm să trimiteți specificațiile tehnice, iar noi o vom face să vă ofere prompt recomandări de soluții și o producție de mostre cronologie.
