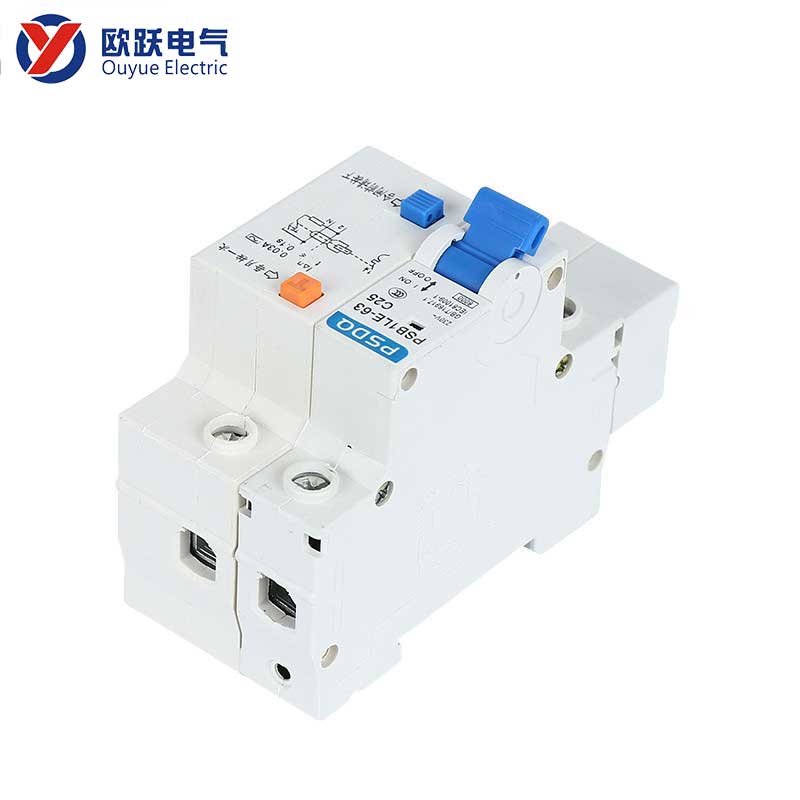

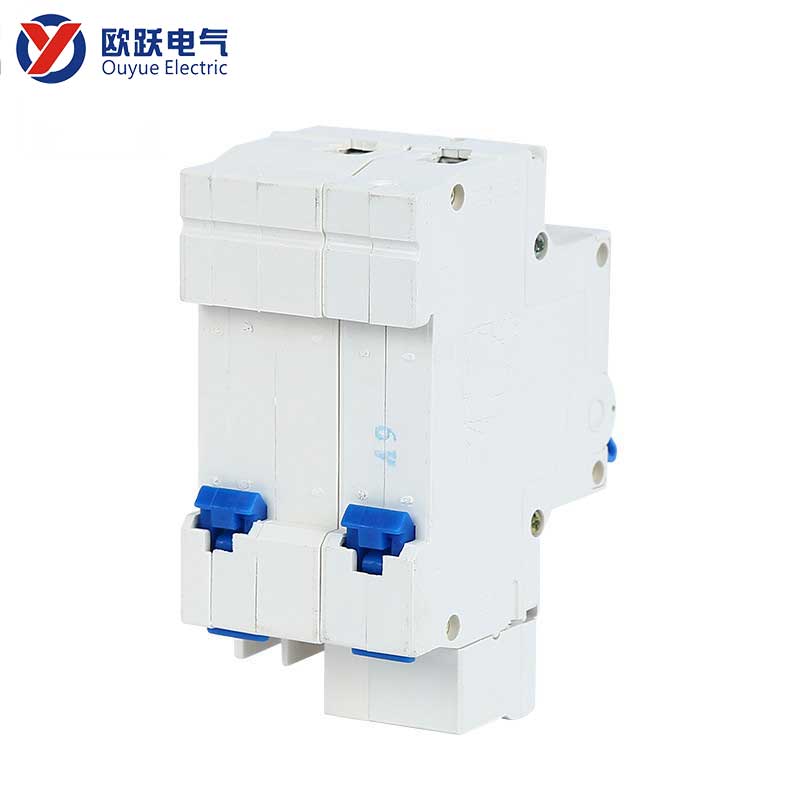

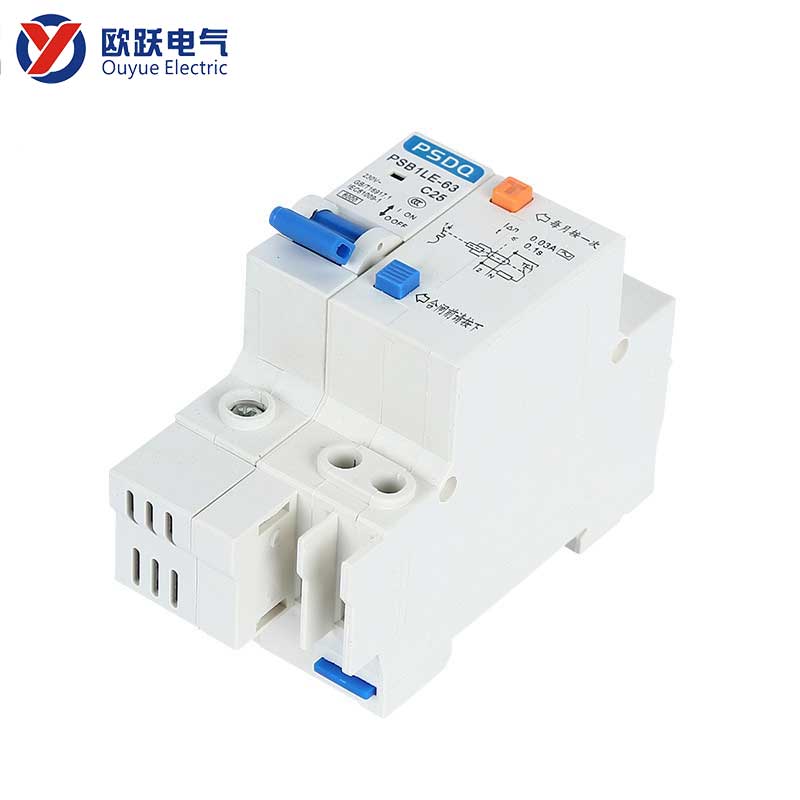

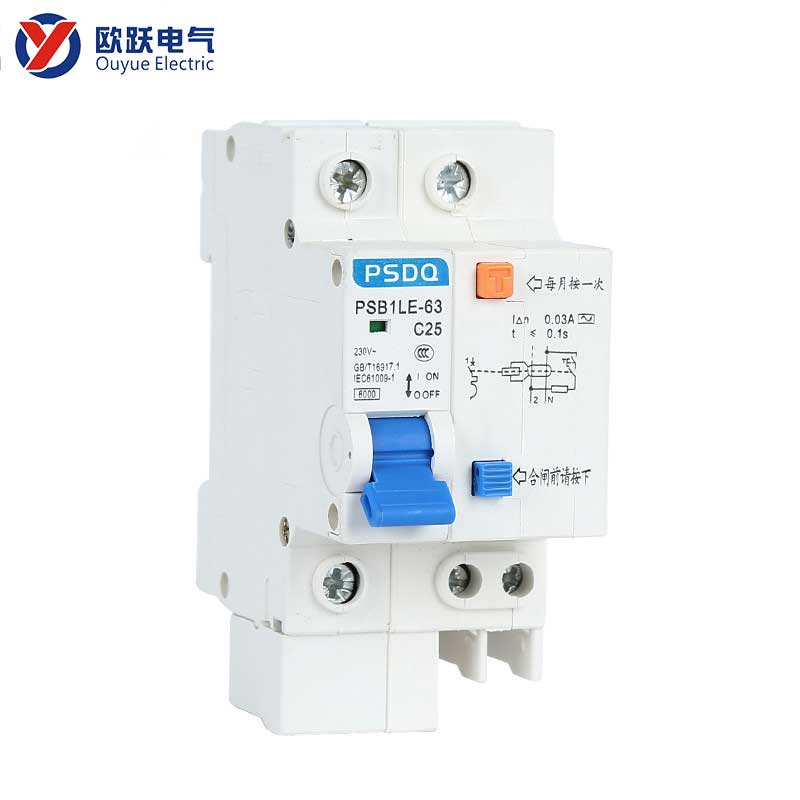

Întrerupător automat cu scurgeri mici 63A 1P+N

Introducere de produs

• În fața cererii tot mai mari de energie electrică monofazată de mare putere în medii rezidențiale moderne, comerciale și alte medii, schemele tradiționale de protecție a circuitelor necesită adesea ocuparea a două module de spațiu (întrerupător 1P + accesoriu de scurgere sau întreruptor de scurgere 2P), ceea ce poate cauza cu ușurință dificultăți de amenajare în cutia de distribuție.
• Întrerupătorul automat de scurgeri mici 63A 1P+N integrează în mod inovator funcții de protecție împotriva scurgerilor la suprasarcină, scurtcircuit și sensibilitate ridicată pe o lățime de doar un modul standard (18 mm) și poate întrerupe simultan linia de fază (L) și linia neutră (N). Poate oferi o protecție completă de siguranță pentru circuitele monofazate de curent ridicat.

Specificația produsului

Element de parametru	Descrierea specificației
Model de produs	Întrerupător automat cu scurgeri mici 63A 1P+N
Numărul polar	1P+N
Curent nominal	63A
Curent nominal de funcționare de scurgere	30mA
Tensiune nominală	230V AC 50/60Hz
Caracteristica de declanșare	Tip C
Metoda de instalare	Montare standard pe șină DIN de 35 mm
Certificat	CE

Întrebări și răspunsuri

Î:Care sunt diferențele de protecție între întrerupătoarele cu scurgere 1P+N și 2P?

O:Este complet echivalent în funcțiile de protecție la suprasarcină, scurtcircuit și scurgeri din miezul circuitului. Principala diferență constă în structura fizică: 1P+N adoptă un design compact monomod, în timp ce 2P are o lățime dual-mode. Ambele pot deconecta simultan linia L și linia N.

Î:Cum este protejată linia neutră (N) în acest model?

O:Polul N al acestui tip de întrerupător cu scurgere mică 63A 1P+N, pornește și oprește doar sincron cu linia de fază, oferind funcție de izolare. Cu toate acestea, de obicei nu are o declanșare magnetică independentă de protecție la suprasarcină (adică, suprasarcina la poli N nu cauzează declanșarea singură). Caracteristica sa este de a oferi o protecție completă împotriva scurgerilor și o izolare bipolară sigură.
