Cum pot cutiile de distribuție metalice exterioare să mențină funcționarea fiabilă la temperaturile ridicate ale verii?

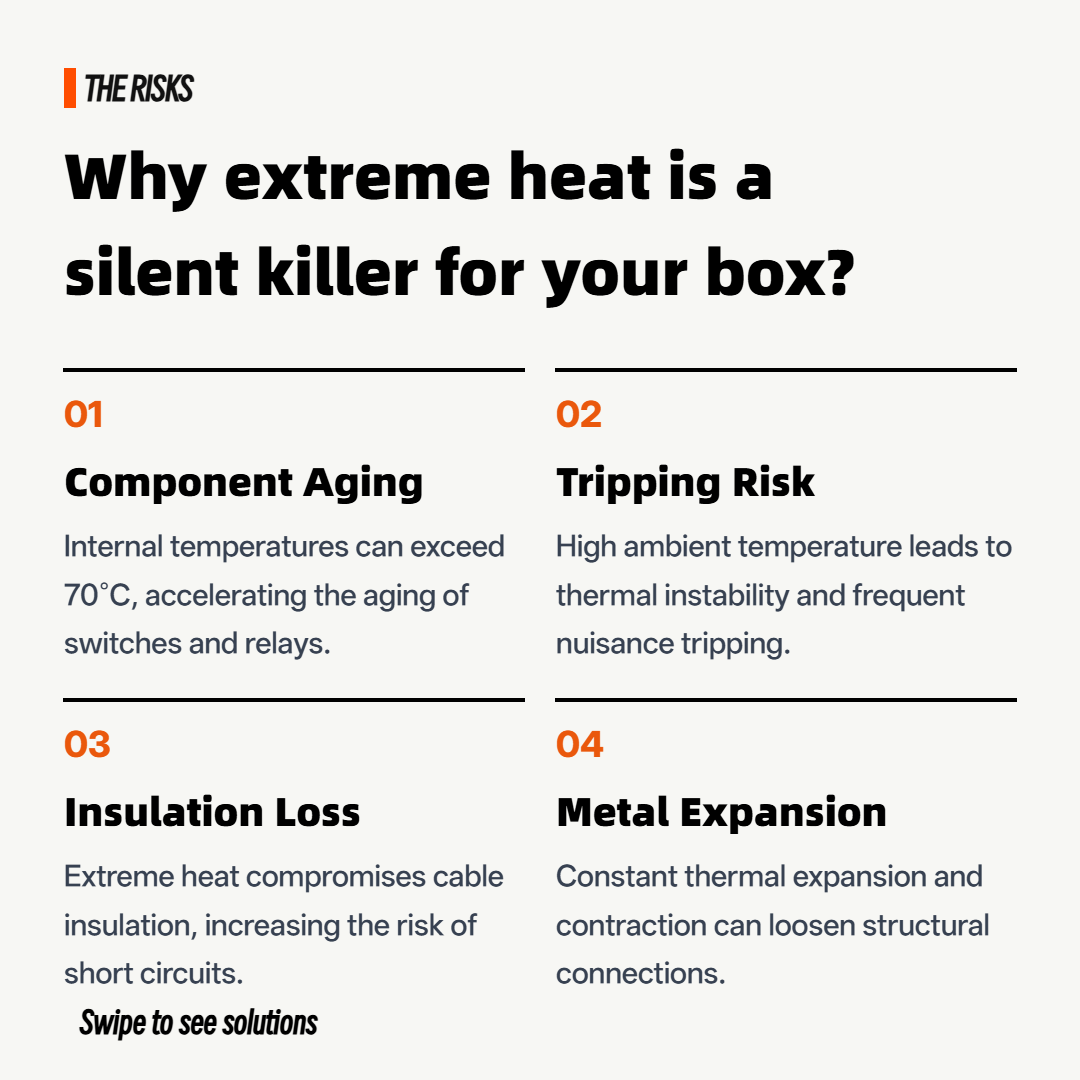

Principalele pericole ale temperaturii ridicate pentru cutiile de distribuție metalice

Pe măsură ce vara se apropie, temperaturile ridicate continue și lumina intensă a soarelui reprezintă o posibilitate de deteriorare a echipamentelor electrice exterioare.Cutii de distributie metalice, atunci când este expus la lumina intensă a soarelui pentru o perioadă lungă de timp, poate avea o temperatură internă care depășește cu mult temperatura ambiantă, ceea ce, la rândul său, poate cauza funcționarea defectuoasă a întrerupătoarelor de circuit, accelerarea îmbătrânirii componentelor electronice, reducerea performanței izolației și chiar provocarea de incendii.

Deci, cum putem face față în mod eficient temperaturilor ridicate și luminii intense a soarelui pentru a asigura funcționarea sigură și fiabilă a cutiilor de distribuție în căldura înăbușitoare? Acest articol oferă interpretări profesionale din perspectiva analizei surselor de căldură, a soluțiilor de disipare a căldurii, a designului structural și a selecției materialelor.

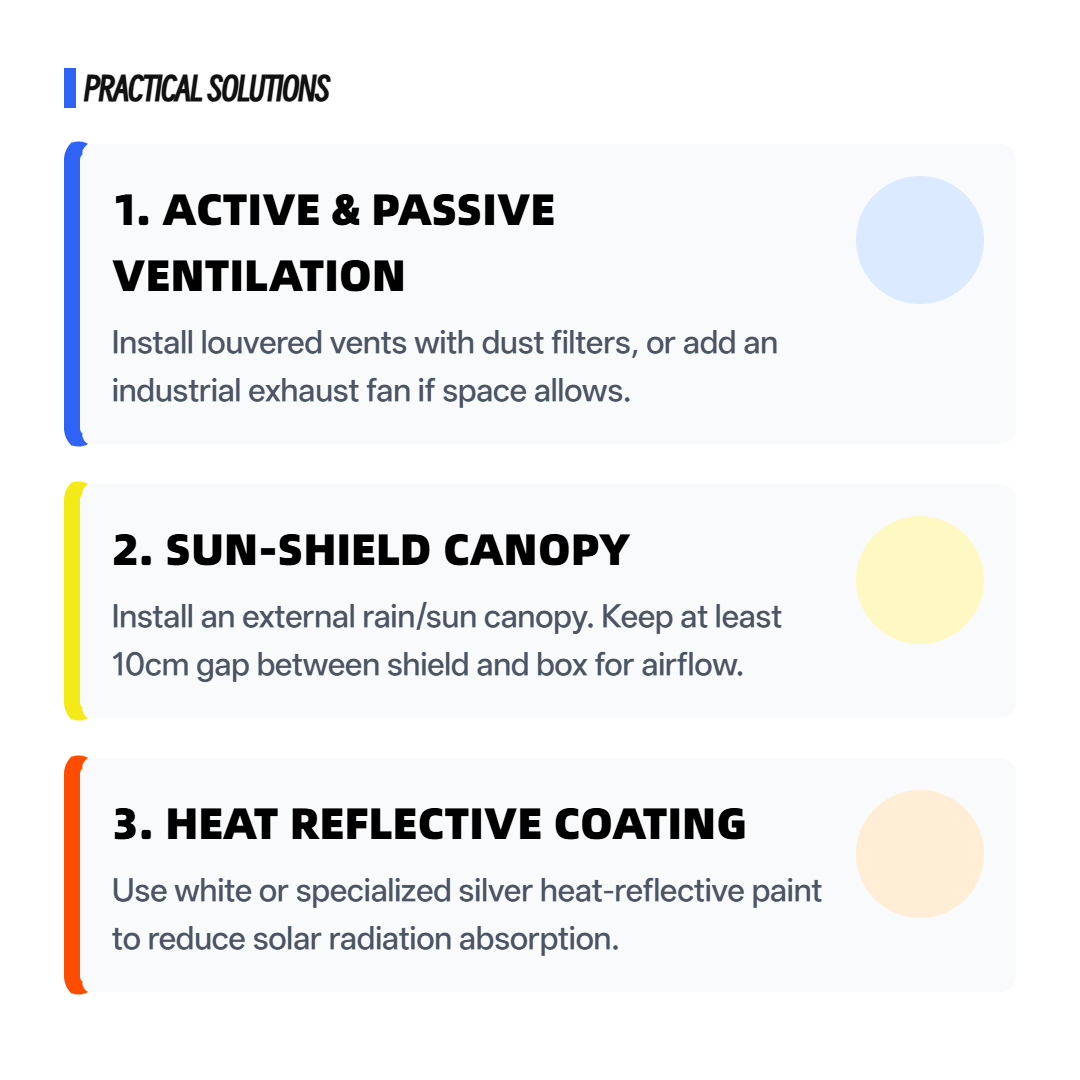

Soluție de disipare a căldurii cutiei de distribuție: O combinație de pasiv și activ

1. Disiparea căldurii prin convecție naturală (pasivă)

• Design deschidere de ventilație: prizele de aer sunt setate în partea de jos a cutiei, iar gurii de evacuare a aerului sunt fixate în partea de sus sau pe ambele părți. Aerul fierbinte se ridică pentru a forma un „efect de horn”. Se recomandă ca raportul de suprafață al intrării și ieșirii aerului să nu fie mai mic de 1:1,2 și să fie aranjate într-un mod eșalonat pentru a preveni pătrunderea apei de ploaie.
• Jaluzele: Toate deschiderile de ventilație sunt echipate cu jaluzele rezistente la ploaie pentru a echilibra disiparea căldurii și protecția.
• Izolație superioară cu două straturi: adoptă o structură cu două straturi a unui capac superior exterior și a unei plăci izolatoare interioare, cu un spațiu de 10-15 mm în mijloc, care poate preveni eficient lumina directă a soarelui și conducția căldurii.

2. Disiparea forțată a căldurii (activă)

Atunci când căldura generată de echipamentele din interiorul cutiei este mare (cum ar fi convertoare de frecvență, module de încărcare, surse de alimentare cu comutare de mare capacitate) sau în zonele cu temperaturi extrem de ridicate vara, trebuie adoptată răcirea activă.

• Ventilator cu flux axial: Instalați un ventilator cu o plasă de protecție în partea superioară sau laterală a cutiei și combinați-l cu un comutator de control al temperaturii (setați temperatura de pornire, cum ar fi 40 ℃) pentru a obține ventilația după cum este necesar. Volumul de aer recomandat este ≥100CFM, iar gradul de protecție este IP54 sau mai mare.
• Schimbător de căldură: Pentru cutiile exterioare cu cerințe ridicate de etanșare (cum ar fi stațiile de bază de comunicație), schimbătoarele de căldură cu plăci sau cu miez pot fi utilizate pentru a transfera căldura internă spre exterior fără a introduce praf și umiditate.
• Aer condiționat industrial: Când temperatura internă trebuie controlată stabil sub 35℃ și există o cerință pentru anticondens, poate fi configurat un mic aparat de aer condiționat (cu o capacitate de răcire de 300-2000W).

3. Proiectarea structurală și optimizarea selecției materialelor

Culoare cutie și acoperire

1. Alegerea culorilor: Culorile deschise (cum ar fi RAL 7035 gri deschis, RAL 9003 alb semnal) absorb cu aproximativ 30-40% mai puțină radiație solară decât culorile închise. Este recomandat să acordați prioritate culorilor deschise atunci când sunt expuse mult timp la soare în aer liber.
2. Înveliș termoizolant: Învelișul de disipare a căldurii cu microsfere ceramice goale adăugate sau se poate alege un strat de izolație din spumă poliuretanică (10-20 mm grosime), care reduce semnificativ conducția căldurii de la suprafața cutiei către interior.

Umbrelă de soare și metode de instalare

1. Instalați un parasolar: Instalați o placă independentă de aluminiu sau un parasolar din plastic la aproximativ 50-100 mm deasupra cutiei pentru a preveni lumina directă a soarelui să strălucească pe partea de sus a cutiei. Păstrați aerul să circule între parasolar și partea de sus a cutiei.
2. Orientare la instalare: Când condițiile permit, așezați cutia de distribuție orientată spre nord sau nord-est pentru a minimiza lumina directă a soarelui după-amiaza.
3. Instalare înălțată: Cel puțin 0,5 metri deasupra solului pentru a preveni influența căldurii radiante la suprafață și acumularea apei.

Dispunerea interioară și managementul căldurii

1. Izolarea sursei de căldură: Așezați componentele cu generare ridicată de căldură (cum ar fi transformatoarele și modulele de încărcare) în apropierea orificiilor de ventilație sau în compartimente separate.
2. Lăsați tava de cablu goală: Păstrați spațiul interior neobstrucționat pentru a preveni acumularea cablurilor să împiedice fluxul de aer.
3. Instalarea plăcilor de disipare a căldurii: Aplicați unsoare termică pe spatele componentelor de mare putere și fixați-le pe o placă de bază de disipare a căldurii din aluminiu pentru a conduce căldura către carcasa metalică a cutiei.

 Cazuri reale de măsurare și sugestii de selecție

Ouyue Electric a furnizat odată cutii de distribuție în aer liber pentru o stație de încărcare a autobuzelor într-un oraș de coastă din sud. Datele măsurate în timpul verii au arătat că:

• Temperatura ambiantă: 38℃ (2 p.m.)
• Culoare cutie: RAL 7035 gri deschis
• Structură: Capac superior cu două straturi + ventilație cu jaluzele pe două fețe + zonă de ventilație de 80 mm²
• Echipament intern: 1 întrerupător cu carcasă turnată 63A, 2 dispozitive de protecție la supratensiune, 1 contor de energie electrică
• Rezultatele reale ale măsurătorilor arată că cea mai mare temperatură din interiorul cutiei este de 52℃, care este cu 11℃ mai mică decât cea a cutiei cu un singur strat gri închis. Toate echipamentele funcționează normal, fără niciun fenomen de declanșare termică.

Sugestie de selecție

Pentru cutii de distribuție exterioare generale: Se preferă utilizarea pulverizării de culoare deschisă și a convecției naturale pe ambele părți, ceea ce nu necesită costuri suplimentare.

În regiunile sudice cu temperatură și umiditate ridicate vara: Se recomandă adăugarea de ventilatoare axiale cu temperatură controlată sau alegerea tavanelor cu două straturi.

Pentru scenarii de generare de căldură de înaltă densitate, cum ar fi potrivirea pilelor de încărcare și dulapuri de conversie a frecvenței: Configurați schimbătoarele de căldură sau aparatele de aer condiționat din cabinet și calculați simultan cerințele de generare și disipare a căldurii.

Puncte cheie ale întreținerii zilnice

1. Verificați în fiecare lună dacă orificiile de ventilație sunt blocate de praf sau pânze de păianjen și curățați plasele rezistente la insecte.
2. Verificați dacă comutatorul de control al temperaturii și ventilatorul funcționează normal în fiecare trimestru.
3. Verificați starea de îmbătrânire a benzii de etanșare și înlocuiți banda de cauciuc întărit la timp.
