Cutie de distribuție în aer liber rezistentă la ploaie din oțel inoxidabil vopsit cu pulverizare alb producție în masă fotografii reale: de la pulverizarea corpului cutiei, întărirea benzii de cauciuc impermeabil la analiza completă a structurii interne

I. Corpul cutiei a fost pulverizat și așteaptă ansamblul panoului ușii

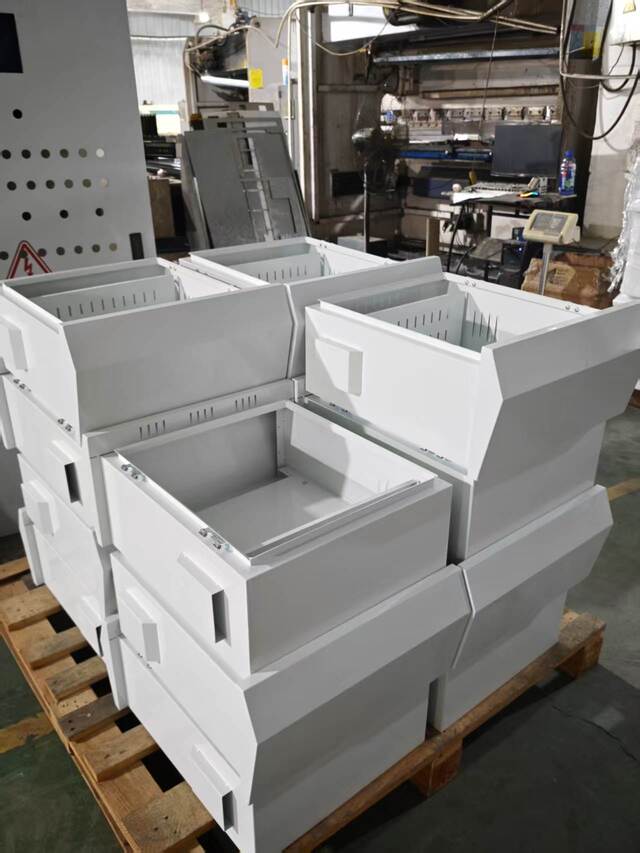

În prima fotografie reală, zeci de cutii albe din oțel inoxidabil care au fost pulverizate sunt stivuite strat cu strat, așteptând ca benzile de cauciuc ale panoului ușii să se întărească înainte de asamblarea finală. Fiecare suprafață a cutiei este acoperită cu un strat de pulbere electrostatică albă uniformă și fină. Colțurile sunt bine îndoite, iar sudurile sunt netede și pline.

Acest lot de cutii este fabricat din oțel inoxidabil 304 ca material de bază și este acoperit cu pulbere electrostatică albă pentru exterior. Stratul alb are funcții practice în scenariile exterioare - suprafața de culoare deschisă reflectă radiația de căldură a luminii solare. În mediul cu temperatură ridicată de vară, temperatura de suprafață a cutiei albe poate fi cu 8-12 ° C mai mică decât cea a cutiei gri închis, ceea ce ajută la reducerea creșterii temperaturii în interiorul cutiei și la prelungirea duratei de viață a componentelor. Acesta este și motivul pentru care cutiile de distribuție în aer liber de pe piețele europene și din Orientul Mijlociu preferă în general acoperirea albă.

II. Banda de cauciuc impermeabilă pentru panoul ușii a fost instalată. După întărire, poate fi asamblat

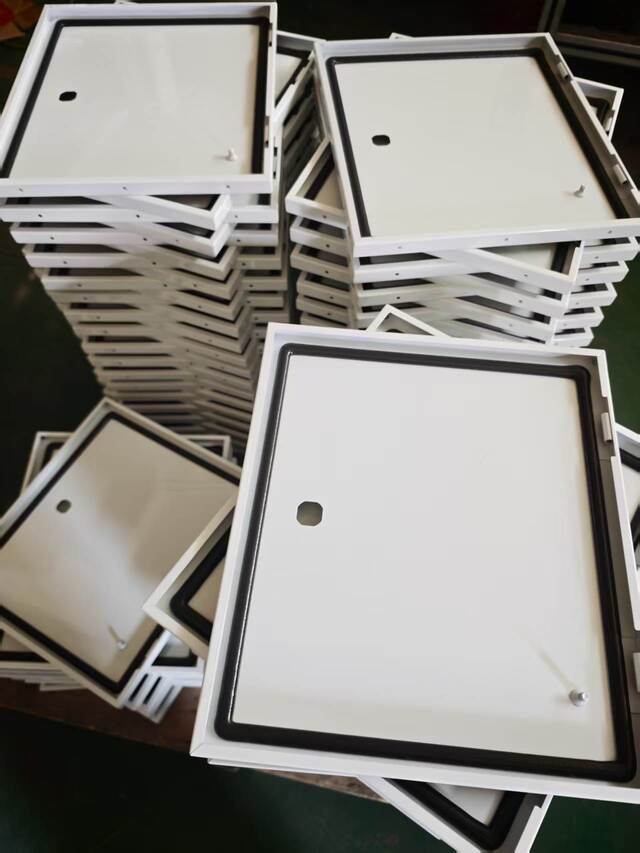

A doua imagine înregistrează panourile ușilor care sunt potrivite cu acest lot de cutii. Panoul ușii a fost completat cu pulverizare albă, iar pe margini sunt încorporate benzi negre continue de cauciuc impermeabil. În prezent se află în stadiul de întărire a benzii de cauciuc și de a sta nemișcat. Banda de cauciuc este realizată din material spumă cu celule închise EPDM (cauciuc monomer de etilenă propilen dienă). Este încorporat în canelura de etanșare din partea interioară a ușii cutiei printr-un dispozitiv de lipire dedicat, iar întregul cerc este sigilat fără întreruperi.

Motivul pentru a permite benzii de etanșare să se așeze și să se întărească după instalare este că, odată încorporat, adezivul de pe spatele benzii EPDM are nevoie de timp suficient pentru a se lipi complet de canelura din oțel inoxidabil, prevenind delaminarea sau deformarea ulterioară. În plus, stresul intern se dezvoltă în bandă în timpul compresiei și inserării; permiterea acestuia să se odihnească permite materialului să-și recapete elasticitatea naturală, evitând denivelările suprafeței cauzate de eliberarea tensiunilor după asamblare.

După ce fiecare lot de benzi de etanșare a panourilor de ușă s-a întărit, inspectorii de calitate efectuează verificări aleatorii asupra planeității suprafeței de etanșare și a consistenței înclinării benzii.

Înainte de expediere, cutiile întregi sunt supuse testării la ploaie sau eșantionării de etanșeitate la aer IP65 pentru a verifica dacă performanța de etanșare îndeplinește standardele. Benzile de etanșare cu celule închise din EPDM selectate de Ouyue Electric au un interval de temperatură de funcționare pe termen lung de la -40°C la 120°C, menținând proprietăți stabile de rebound și de etanșare chiar și după ani de expunere la lumina soarelui și la ploaie.

III. Demontarea componentelor structurale interne ale cutiei de distribuție din oțel inoxidabil

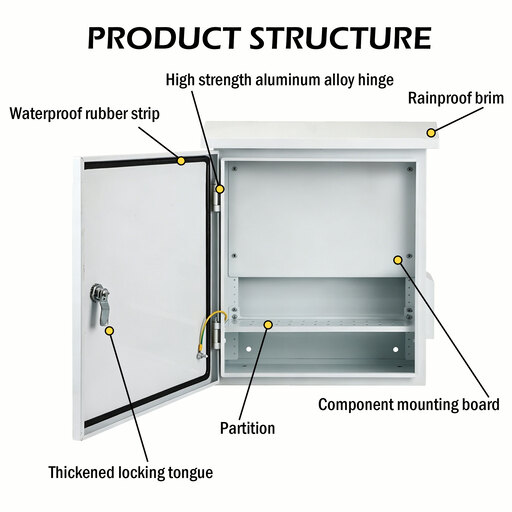

A treia imagine arată structura internă a unui asamblat completCutie de distribuție de exterior rezistentă la ploaie din oțel inoxidabil. Cele cinci componente cheie sunt clar vizibile și demontate articol cu ​​articol, după cum urmează:

1. Blocare cu limbă rotativă

Panoul ușii este echipat cu un blocaj cu limbă din oțel inoxidabil. Când este închis, dispozitivul de blocare cu limbă prinde strâns placa de blocare din partea interioară a cadrului ușii cutiei pentru a se asigura că panoul ușii este bine închis și banda de etanșare este apăsată în jos. Miezul de blocare este fabricat din oțel inoxidabil 304, care este rezistent la rugină și anti-blocare. În funcție de cerințele clienților, pot fi selectate opțiuni încuietori cu chei universale, încuietori triunghiulare antifurt sau încuietori cu deschidere cu arc de tip presare, toate care acceptă personalizarea lotului.

2. Bandă de cauciuc impermeabilă

Din perspectiva interioară, se poate observa clar că banda neagră de cauciuc impermeabil EPDM este complet distribuită de-a lungul cercului interior al panoului ușii, fără cusături sau rupturi. Când panoul ușii este închis, banda de cauciuc este apăsată uniform între panoul ușii și tocul ușii cutiei, formând o suprafață de etanșare elastică continuă care împiedică pătrunderea apei de ploaie, a prafului și a umezelii prin golul ușii.

3. Boruri rezistente la ploaie

Partea superioară a cutiei este echipată cu o structură cu boruri înclinate care se extinde înainte. Funcția acestui design de îndoire este de a ghida apa de ploaie care curge în jos de-a lungul peretelui sau deasupra cutiei către o zonă departe de golul ușii, împiedicând acumularea apei de-a lungul marginii superioare a panoului ușii și infiltrarea în suprafața de etanșare. Bora pălăriei și corpul principal al cutiei sunt realizate din aceeași bucată de placă prin îndoire CNC și sunt formate dintr-o singură bucată. Nu este nevoie de sudare și nu există riscul de scurgere de sudură.

4.Placă de montare componente

Interiorul cutiei este echipat cu placi de montaj mobile detasabile pentru fixareîntreruptoare de circuit, contactori, blocuri terminale și alte componente. Placa de instalare este realizată din tablă de oțel galvanizat sau din oțel inoxidabil și se fixează cu șuruburi de știfturile înglobate din spatele cutiei. Designul detașabil înseamnă că clienții pot finaliza pre-asamblarea și cablarea componentelor în afara cutiei și apoi pot instala întreaga placă în cutie, îmbunătățind eficiența instalării la fața locului.

5. Partiție

Interiorul cutiei poate fi echipat cu compartimentari metalice in functie de cerintele clientului, impartind spatiul din interiorul cutiei in compartimentari electrice independente. Funcțiile partiției includ: realizarea izolării fizice a circuitelor de diferite niveluri de tensiune, separarea circuitului principal de circuitul de control sau asigurarea unui spațiu de ecranare independent pentru componente specifice. Compartimentul este fixat de suportul despărțitor din interiorul cutiei prin șuruburi, iar poziția sa poate fi reglată flexibil în funcție de desenele clientului.

IV. Cu linii de producție reale, vă invităm să verificați calitatea

Indiferent dacă aveți nevoie de o cutie de distribuție standard pentru exterior, rezistentă la ploaie sau de un corp de cutie non-standard, profund personalizat conform desenelor de proiect, Ouyue Electric poate livra o cutie de distribuție din oțel inoxidabil care poate rezista testului utilizării în aer liber cu capabilitățile de producție și standardele de control al calității din fabrica sursă.

Este nevoie de doar 7 zile pentru a produce produsul finit după ce desenele produsului sunt confirmate.Bine ați venit să vă trimiteți cerințele tehnice sau specificațiile cutiei. Vă vom oferi sugestii de soluții și o programare de mostre cât mai curând posibil.
